Поставщик
|
Edmund Optics |
|
Артикул
|
38-202 |
|
Перемещение
|
1" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Вес (фунты)
|
3.1 |
|
Грузоподъемность, Тb (фунты)
|
2 |
|
Грузоподъемность, Ta (фунт)
|
30 |
|
Грузоподъемность, нормальная (фунты)
|
105 |
|
Точность прямой линии (дюймы)
|
0.00008 за дюйм хода |
|
Примечание
|
Сплошной верх |
|
Градация (дюймы)
|
0.00005 |
|
Перемещение (дюймы)
|
1 |
|
Ориентация привода
|
Центральная |
|
Тип привода
|
Цифровой микрометр (дюймовый) |
|
Размер платформы (мм)
|
127 x 127 |
|
Размер платформы (дюймы)
|
5.00 x 5.00 |
|
Тип
|
Дюймовая резьба |
|
Система направляющих
|
Подшипник |
|
Конструкция
|
Алюминиевые верхние и нижние основания/подшипники из нержавеющей стали 440C |
|
Тип движения
|
Линейная (X) |
Описание

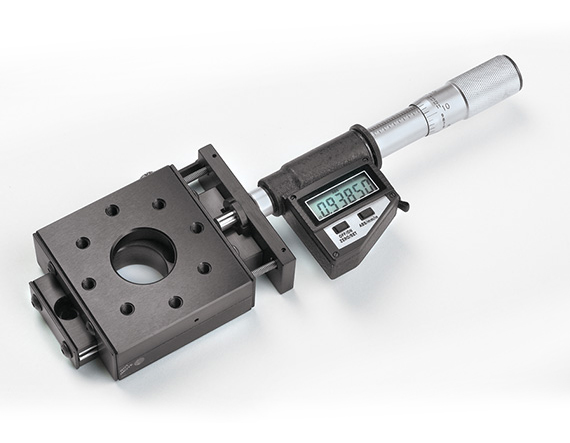

Позиционирующий стол 38-202 компании Edmund Optics снабжён цифровым микрометрическим приводом с ходом 1 дюйм (25,4 мм) и цифровым отсчётным индикатором, показывающим текущее положение платформы непосредственно в числовом виде — в отличие от аналоговой шкалы обычного микрометрического винта, что ускоряет считывание положения и снижает субъективную погрешность отсчёта оператором.
Габариты платформы стола составляют 127 × 127 мм («5 × 5 дюймов»), что обеспечивает достаточную площадь установочной поверхности для крепления средних по размеру оптических держателей, образцов или измерительной оснастки, а массивное основание повышает механическую устойчивость и жёсткость всей сборки при точном позиционировании.
Такие столы применяются в задачах, требующих точного, повторяемого линейного позиционирования вдоль одной оси с визуальным контролем текущего значения перемещения — юстировка оптических элементов, позиционирование образцов под микроскопом или измерительным щупом, калибровочные и метрологические стенды.
Характеристики
- Артикул: 38-202; производитель: Edmund Optics
- Тип: линейный позиционирующий стол с цифровым микрометром
- Ход перемещения: 1" (25,4 мм)
- Размер платформы: 127 × 127 мм (5" × 5")
- Индикация положения: цифровой отсчётный микрометр
- Резьбовая система: дюймовая
- Материал: анодированный алюминий/сталь (типовое для серии)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Прецизионная юстировка оптических элементов
- Метрология и калибровочные стенды
- Научные лаборатории и опытно-конструкторские работы
Описание продукции:
- Микрометр прямого считывания с разрешением 0.001 мм;
- Показания в дюймах или миллиметрах;
- Доступны с дюймовыми или метрическими монтажными отверстиями.
Доступные со стандартными (дюймовыми) или метрическими монтажными отверстиями, эти цифровые микрометры имеют прецизионную шлифованную монтажную поверхность и четкие показания на ЖК-дисплее. Микрометры также имеют инкрементный или абсолютный позиционные режимы, установку нуля в любом положении, дюймовые или миллиметровые показания (разрешение 0.001 мм), удержание дисплея и автоматическое отключение для экономии встроенной батареи. Ход столика составляет один дюйм, а столешницы доступны со сквозным отверстием или без него.
