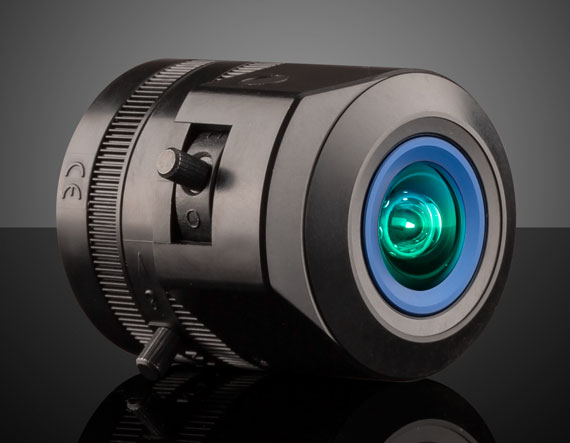

Широкоугольный объектив, низкий уровень искажений, фокусное расстояние: 1.8 - 3.0 мм, крепление: CS-Mount, ручная ирисовая диафрагма

Описание

Широкоугольный объектив с переменным фокусным расстоянием представляет собой сложную многолинзовую оптическую систему, рассчитанную для формирования изображения с большим углом обзора при минимальном уровне геометрических искажений (дисторсии), что особенно важно для машинного зрения и систем видеонаблюдения, где важна точность геометрии наблюдаемой сцены. Конструкция включает набор линз, скорректированных для компенсации характерных для короткофокусных объективов аберраций, а также встроенную ручную ирисовую диафрагму — механический узел из подвижных лепестков, позволяющий плавно изменять диаметр действующего отверстия объектива и тем самым регулировать количество света, попадающего на матрицу, и глубину резкости изображаемого пространства. Крепление типа CS-Mount представляет собой стандартизированный резьбовой узел с определённым рабочим отрезком, широко применяемый в промышленных и охранных видеокамерах.

Характеристики

• Тип: широкоугольный объектив переменного фокусного расстояния
• Фокусное расстояние: 1.8 - 3.0 мм
• Уровень дисторсии: низкий
• Крепление: CS-Mount
• Диафрагма: ручная ирисовая

Отрасли применения

Подобные объективы применяются в системах промышленного технического зрения, видеонаблюдения широкого охвата, робототехнике и мобильных платформах, где требуется захват максимально широкого поля обзора в ограниченном пространстве. Низкий уровень искажений делает объектив пригодным для задач измерения размеров и позиционирования объектов по изображению, а ручная регулировка диафрагмы позволяет адаптировать оптическую систему к переменным условиям освещённости в производственных цехах, лабораториях контроля качества и системах автоматизации технологических линий.

Описание семейства продуктов

• Доступны версии с искажением менее 3% и менее 1%
• Параметры разрешения 3 и 5 мегапикселей
• Нет перефокусировки от 100 мм до бесконечности.
• Варианты CS-Mount и C-Mount

Оптическая конструкция этих широкоугольных объективов с малым искажением позволяет пользователям добиться искажения менее 3 % в поле зрения 125° или искажения менее 1 % в поле зрения 110°. Первоначально предназначенные для приложений безопасности, эти широкоугольные объективы поддерживают высокое разрешение и могут вмещать многомегапиксельные датчики камеры, что делает их идеальной заменой для приложений машинного зрения или автоматизации производства. Не требуется перефокусировка от 100 мм до бесконечности. Стопорный винт для ручной настройки диафрагмы позволяет использовать эти широкоугольные объективы в условиях сильной вибрации.

Примечание. Изображение будет перевернуто (поворот на 180°). Для параметров автоматической диафрагмы требуются камеры с управлением диафрагмой P-Iris или DC Iris.
