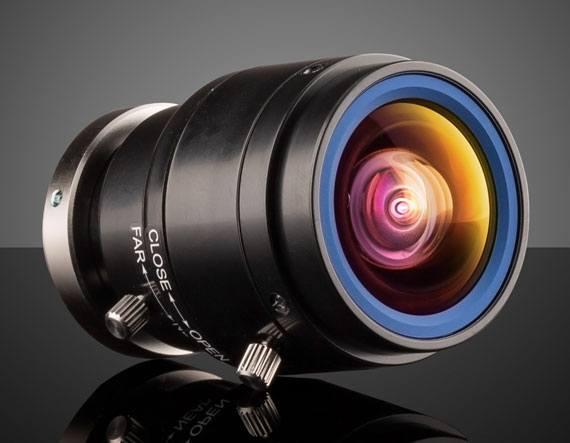

Широкоугольный объектив, низкий уровень искажений, фокусное расстояние: 1.8 - 3.0 мм, крепление: CS-Mount, автоматическая ирисовая диафрагма

Описание

Широкоугольный объектив с переменным фокусным расстоянием предназначен для формирования изображения с большим углом обзора при минимальном уровне геометрических искажений (дистошна), что достигается за счёт применения многолинзовой оптической схемы с коррекцией аберраций широкоугольного типа. Крепление CS-Mount является модификацией стандарта C-Mount с уменьшенным рабочим отрезком и широко используется в компактных и малогабаритных камерах видеонаблюдения и машинного зрения. Наличие автоматической ирисовой диафрагмы позволяет объективу самостоятельно регулировать величину входного отверстия в зависимости от уровня освещённости сцены, поддерживая оптимальную экспозицию изображения без вмешательства оператора; управление диафрагмой обычно осуществляется электрическим сигналом от видеосигнала камеры (DC-drive) либо от самого видеопотока (video-drive). Переменное фокусное расстояние в указанном диапазоне даёт возможность в некоторых пределах регулировать угол обзора и масштаб изображения без замены объектива, что расширяет универсальность применения устройства.

Характеристики

• Тип — широкоугольный объектив с переменным фокусным расстоянием
• Фокусное расстояние — 1.8–3.0 мм
• Крепление — CS-Mount
• Диафрагма — автоматическая ирисовая
• Особенность — низкий уровень геометрических искажений

Отрасли применения

Широкоугольные объективы такого класса широко применяются в системах видеонаблюдения и охранного мониторинга, где требуется охватить большую площадь помещения или территории одной камерой. В промышленной автоматизации подобная оптика используется в системах машинного зрения для контроля протяжённых конвейерных линий и крупногабаритных изделий, когда объект контроля не помещается в поле зрения стандартного объектива с узким углом обзора. Автоматическая ирисовая диафрагма делает объектив пригодным для применения в условиях переменной освещённости — на открытых площадках, в цехах с изменяющимся уровнем света или на транспортных узлах. Также такие объективы применяются в робототехнике и в системах автономной навигации, где важен широкий обзор окружающего пространства при сохранении приемлемого качества изображения по всему полю кадра.

Описание семейства продуктов

• Доступны версии с искажением менее 3% и менее 1%
• Параметры разрешения 3 и 5 мегапикселей
• Нет перефокусировки от 100 мм до бесконечности.
• Варианты CS-Mount и C-Mount

Оптическая конструкция этих широкоугольных объективов с малым искажением позволяет пользователям добиться искажения менее 3 % в поле зрения 125° или искажения менее 1 % в поле зрения 110°. Первоначально предназначенные для приложений безопасности, эти широкоугольные объективы поддерживают высокое разрешение и могут вмещать многомегапиксельные датчики камеры, что делает их идеальной заменой для приложений машинного зрения или автоматизации производства. Не требуется перефокусировка от 100 мм до бесконечности. Стопорный винт для ручной настройки диафрагмы позволяет использовать эти широкоугольные объективы в условиях сильной вибрации.

Примечание. Изображение будет перевернуто (поворот на 180°). Для параметров автоматической диафрагмы требуются камеры с управлением диафрагмой P-Iris или DC Iris.
