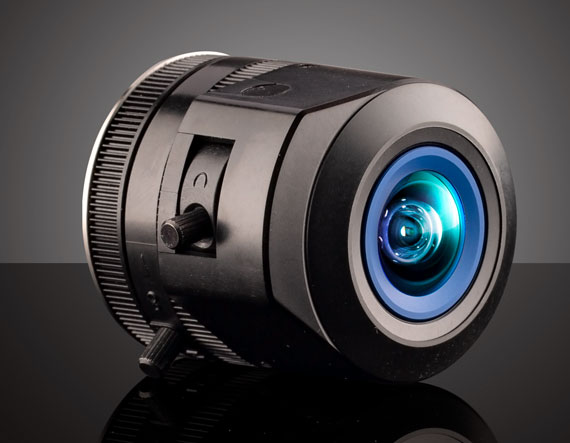

Широкоугольный объектив, низкий уровень искажений, фокусное расстояние: 1.8 - 3.0 мм, крепление: C-Mount, ручная ирисовая диафрагма

Описание

Широкоугольный объектив с переменным фокусным расстоянием построен по многолинзовой оптической схеме, обеспечивающей минимальные геометрические искажения изображения по всему полю зрения даже при значительном угле обзора. Крепление типа C-Mount представляет собой стандартизированный резьбовой интерфейс, широко распространённый в машинном зрении и промышленных видеокамерах, что обеспечивает совместимость объектива с большим числом сенсоров и корпусов камер без дополнительных переходников. Ручная ирисовая диафрагма состоит из подвижных лепестков, позволяющих плавно изменять диаметр входного отверстия объектива, регулируя таким образом количество проходящего света и глубину резкости изображаемого пространства без применения электронных приводов.

Характеристики

• Тип: широкоугольный объектив с низким уровнем оптических искажений
• Диапазон фокусных расстояний: 1.8-3.0 мм
• Крепление: C-Mount
• Диафрагма: ручная ирисовая, с регулируемым раскрытием
• Оптическая схема рассчитана на минимизацию бочкообразной и подушкообразной дисторсии

Отрасли применения

Широкоугольная оптика этого типа применяется в системах машинного зрения для контроля качества на конвейерных линиях, где необходимо охватить крупногабаритные объекты или большую зону наблюдения с близкого расстояния. Такие объективы используют в системах видеонаблюдения, робототехнике для навигации и распознавания объектов, а также в лабораторном оборудовании для документирования экспериментов с широким полем обзора. Ручная регулировка диафрагмы удобна при работе в условиях переменной освещённости — например, при съёмке процессов сварки, литья или иных производственных операций, где автоматическая экспокоррекция может быть избыточной или менее предсказуемой, чем прямой ручной контроль количества света.

Описание семейства продуктов

• Доступны версии с искажением менее 3% и менее 1%
• Параметры разрешения 3 и 5 мегапикселей
• Нет перефокусировки от 100 мм до бесконечности.
• Варианты CS-Mount и C-Mount

Оптическая конструкция этих широкоугольных объективов с малым искажением позволяет пользователям добиться искажения менее 3 % в поле зрения 125° или искажения менее 1 % в поле зрения 110°. Первоначально предназначенные для приложений безопасности, эти широкоугольные объективы поддерживают высокое разрешение и могут вмещать многомегапиксельные датчики камеры, что делает их идеальной заменой для приложений машинного зрения или автоматизации производства. Не требуется перефокусировка от 100 мм до бесконечности. Стопорный винт для ручной настройки диафрагмы позволяет использовать эти широкоугольные объективы в условиях сильной вибрации.

Примечание. Изображение будет перевернуто (поворот на 180°). Для параметров автоматической диафрагмы требуются камеры с управлением диафрагмой P-Iris или DC Iris.
