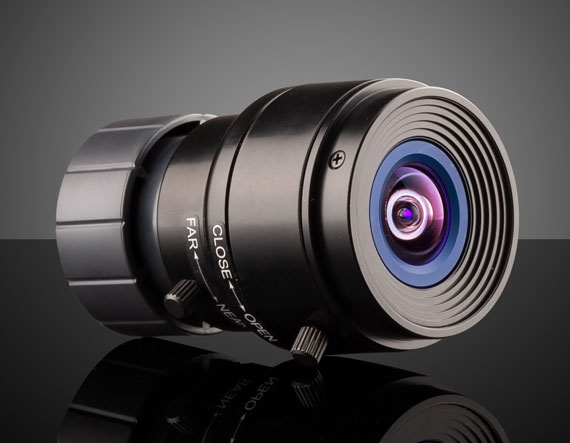

Широкоугольный объектив, низкий уровень искажений, фокусное расстояние: 1.67 мм, крепление: CS-Mount, ручная ирисовая диафрагма

Описание

Широкоугольный объектив с малым уровнем геометрических искажений и креплением типа CS-Mount построен по той же оптической схеме компенсации дисторсии, что и аналогичные модели с иным типом присоединения, обеспечивая широкий угол обзора сцены при коротком фокусном расстоянии 1.67 мм. Крепление CS-Mount отличается от более распространённого C-Mount меньшим рабочим отрезком — расстоянием от опорной плоскости крепления до плоскости сенсора, что делает объектив совместимым с компактными камерными модулями, рассчитанными именно на этот укороченный формат крепления, тогда как использование объектива C-Mount на CS-Mount корпусе потребовало бы дополнительного переходного кольца. Ручная ирисовая диафрагма в составе объектива позволяет вручную регулировать величину апертуры, управляя количеством проходящего света и глубиной резкости получаемого изображения в зависимости от условий освещённости сцены.

Характеристики

• Тип: широкоугольный объектив с коррекцией дисторсии
• Фокусное расстояние: 1.67 мм
• Крепление: CS-Mount
• Диафрагма: ручная ирисовая

Отрасли применения

Объективы данного типа применяются в компактных промышленных и охранных видеокамерах, в системах машинного зрения для контроля протяжённых или крупногабаритных сцен, а также в мобильных и встраиваемых системах наблюдения. Они востребованы в робототехнических платформах, панорамных системах регистрации изображения и в научном оборудовании, где важен широкий угол обзора при минимальных искажениях геометрии и компактном присоединительном узле CS-Mount.

Описание семейства продуктов

• Доступны версии с искажением менее 3% и менее 1%
• Параметры разрешения 3 и 5 мегапикселей
• Нет перефокусировки от 100 мм до бесконечности.
• Варианты CS-Mount и C-Mount

Оптическая конструкция этих широкоугольных объективов с малым искажением позволяет пользователям добиться искажения менее 3 % в поле зрения 125° или искажения менее 1 % в поле зрения 110°. Первоначально предназначенные для приложений безопасности, эти широкоугольные объективы поддерживают высокое разрешение и могут вмещать многомегапиксельные датчики камеры, что делает их идеальной заменой для приложений машинного зрения или автоматизации производства. Не требуется перефокусировка от 100 мм до бесконечности. Стопорный винт для ручной настройки диафрагмы позволяет использовать эти широкоугольные объективы в условиях сильной вибрации.

Примечание. Изображение будет перевернуто (поворот на 180°). Для параметров автоматической диафрагмы требуются камеры с управлением диафрагмой P-Iris или DC Iris.
