InGaAs фотодиод, диаметр активной зоны: 1.5 мм, корпус: TO-46

Описание

InGaAs-фотодиод Edmund Optics 17-076 предназначен для регистрации ближнего инфракрасного излучения, в том числе в диапазонах, где кремниевые фотодетекторы уже имеют низкую чувствительность. Активная зона диаметром 1,5 мм обеспечивает удобное согласование с лазерным пучком, волоконным выходом или сфокусированным излучением оптической системы. Корпус TO-46 подходит для интеграции фотодиода в компактные приемные модули, измерительные головки и специализированные электронно-оптические устройства.

Фотодиод преобразует падающую оптическую мощность в электрический ток, который обычно обрабатывается трансимпедансным усилителем. Диаметр активной площадки влияет на удобство юстировки, емкость перехода и потенциальную полосу пропускания: крупная зона проще в наведении, но высокоскоростные схемы требуют внимательного проектирования электроники. Для точного измерения мощности необходимо учитывать спектральную чувствительность, темновой ток, линейность, шум усилителя и фактический размер светового пятна.

Характеристики

• Поставщик: Edmund Optics.
• Каталожный номер: 17-076.
• Тип детектора: InGaAs-фотодиод.
• Диаметр активной зоны: 1,5 мм.
• Тип корпуса: TO-46.
• Основной спектральный класс: ближний инфракрасный диапазон.
• Выходной сигнал: фототок, пропорциональный падающей оптической мощности в линейном режиме.
• Варианты включения: фотогальванический или с обратным смещением согласно требованиям схемы.

Особенности интеграции

Выводы корпуса подключают с учетом полярности и допустимого обратного напряжения. Для малых сигналов рекомендуется экранированная схема с короткими соединениями и малошумящим операционным усилителем. Световое пятно должно полностью попадать на активную область, включая возможный дрейф положения. При измерении лазеров необходимо исключить насыщение фотодиода и усилителя; при неизвестной мощности сначала применяют аттенюатор.

Отрасли применения

• Контроль лазеров на длинах волн 1064, 1310 и 1550 нм.
• Волоконно-оптические измерительные системы.
• Спектроскопия ближнего инфракрасного диапазона.
• Оптические датчики положения и присутствия.
• Измерители мощности и приемные оптические модули.
• Лидарные и дальномерные устройства.
• Научные эксперименты с ИК-излучением.

Product Family Description

• Response Range From 900nm to 1700nm
• Package Supports Single and Multi-Mode Fiber Coupling
• Both Small Area (High Speed) and Large Area
• Segmented InGaAs Photodiodes Also Available

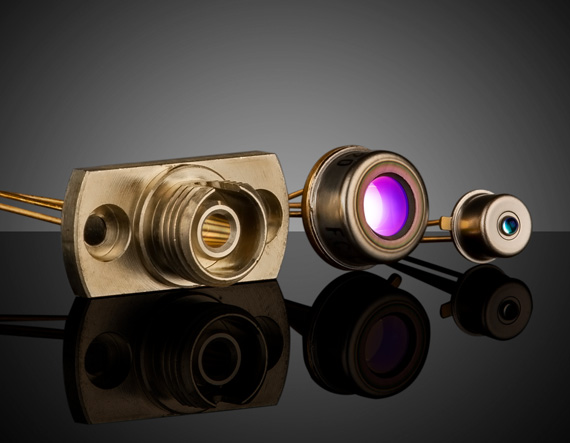

InGaAs photodiodes offer superb response from 900nm to 1700nm, perfect for telecom and near IR detection. The 70 and 120 micron photodiodes are offered in isolated TO-46 packages with a lensed cap for single mode and multi-mode fiber coupling. These two sizes are also available with actively aligned FC receptacles. The 70 micron photodiode is perfect for high bandwidth applications while the 120 micron photodiode is perfect for active alignment applications. The 3mm photodiode is isolated in a TO-5 package with a broadband double sided AR-coated window. With the high shunt resistance, the 3mm photodiode is suitable for high sensitivity to weak signal applications.
