Поставщик
|
Edmund Optics |
|
Артикул
|
33-498 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Примечание
|
Fixed mirror included |
|
Размер предварительно установленного зеркала (мм)
|
25 x 35 |
|
Совместимый стержень
|
¼-20, 5/16, 10-32 |
|
Вес (фунты)
|
0.3 |
|
Шаг регулировочного винта (дюймы)
|
0.015 |
|
Угол точного наклона крепления (°)
|
20 |
|
Угол точного наклона (°)
|
20 |
|
Высота средней линии (дюймы)
|
0.75 |
|
Размер монтажной пластины (дюймы)
|
1.5 Sq. |
|
Размер совместимой оптики (мм)
|
38.1 (Max.) |
|
Тип крепления
|
1.5" Straight |
|
Тип оптики
|
Square or Rectangular |
|
Конструкция
|
Black Anodized Aluminum, Stainless Steel |
|
Тип
|
Adjustable - Tip-Tilt |
Описание

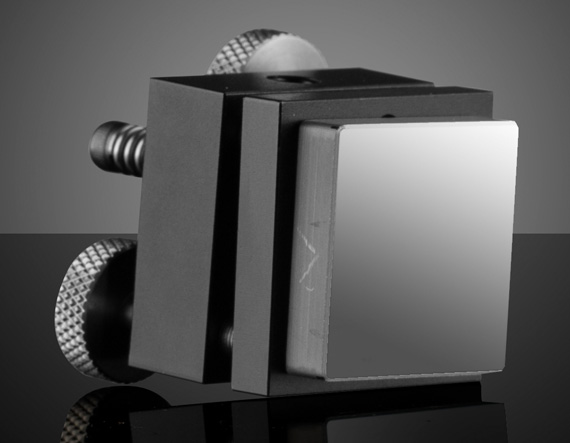

Прямой держатель зеркала со стороной 1,5" с установленным зеркалом предназначен для крепления и точного позиционирования плоских зеркал стандартного квадратного формата в оптических установках. Корпус держателя обеспечивает жёсткую фиксацию зеркального элемента и сохранение геометрии при механических воздействиях, а прямое исполнение допускает монтаж зеркала с ориентацией отражающей поверхности под заданным углом к оптическому столу или направляющим. Встроенное зеркало сокращает время сборки, поскольку исключает отдельный подбор и установку отражающего элемента.
Держатель рассчитан на использование с оптическими рельсами, штангами и постами, совместимыми со стандартами оптических лабораторий, и может фиксироваться с помощью прижимов или резьбовых элементов. Конструкция обеспечивает устойчивость к вибрациям и возможность многократной перенастройки без заметной деградации точности позиционирования. Габариты рамки согласованы с типичными оптическими компонентами 1,5"‑формата, что упрощает интеграцию в существующие стенды и приборы.
Характеристики
- Тип: прямой держатель зеркала с установленным зеркалом
- Размер стороны зеркала: 1,5" (≈38,1 мм)
- Исполнение: жёсткая рамка с фиксацией зеркального элемента
- Совместимость: стандартные оптические стойки, рельсы и держатели
- Назначение: монтаж и позиционирование плоских зеркал в оптических схемах
Отрасли применения
- Лабораторные оптические стенды и испытательные установки
- Юстировка и настройка лазерных и измерительных систем
- Учебные и исследовательские установки, где важна быстрая сборка оптики
