Поставщик
|
Edmund Optics |
|
Артикул
|
47-296 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
NIR II (750-1550nm) |
|
Max оптическое увеличение (К), крат
|
2.14 |
|
Min оптическое увеличение (К), крат
|
1 |
|
Тип ахроматических линз
|
одиночные |
|
Диапазон
|
ИК |
|
Фокусное расстояние
|
5-50 мм |
|
Увеличение, х
|
2.1 |
|
Комплектация
|
в оправе |
|
Эффективное фокусное расстояние EFL B (мм)
|
75.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Тип
|
Relay Lens |
|
Конструкция
|
Achromat Pair in Anodized Aluminum Housing |
|
Расстояние до изображения (мм)
|
64.24 |
|
Расстояние до объекта (мм)
|
25.00 |
|
Увеличение
|
1:2.14 |
|
Длина корпуса (мм)
|
34.00 ±0.2 |
|
Диаметр корпуса (мм)
|
30.0 +0.0/-0.10 |
|
Эффективное фокусное расстояние EFL A (мм)
|
35.00 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Рабочий f / #
|
f/3.26 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-LAK22 / N-SF6 / N-LAK22 / N-SF6 |
|
Центральный воздушный зазор (мм)
|
3.02 |
|
Чистая апертура CA (мм)
|
22.0 |
Описание
Пара ахроматических линз в оправе — это готовый к использованию оптический модуль, объединяющий два ахроматических дублета с разными фокусными расстояниями в единой юстированной сборке, что типично для построения телескопических систем изменения диаметра пучка или релейных оптических трактов. Ахроматический дублет состоит из двух склеенных линз с разными показателями преломления и дисперсией, благодаря чему хроматическая аберрация — паразитное разложение изображения по цветам — существенно подавляется по сравнению с одиночной линзой. Данная пара оптимизирована для ближнего инфракрасного диапазона и обеспечивает эффективные фокусные расстояния 35 мм и 75 мм, что при их комбинации задаёт увеличение системы 1:2,14. Такая конфигурация типична для расширителей или сужателей лазерного пучка, где входной коллимированный пучок меняет свой диаметр без изменения расходимости, а также для построения афокальных релейных систем передачи изображения между узлами прибора.
Характеристики
- Тип: пара ахроматических линз в юстированной оправе
- Спектральный диапазон: ближний ИК
- Эффективные фокусные расстояния: 35 мм и 75 мм
- Увеличение системы: 1:2,14
- Коррекция аберраций: ахроматическая (подавление хроматических искажений)
- Конструкция: готовый юстированный модуль в оправе
Отрасли применения
Подобные сборки применяются в лазерных системах для изменения диаметра пучка перед фокусировкой или сканированием, в оптико-волоконных телекоммуникационных модулях ближнего ИК-диапазона, а также в системах ночного видения и тепловизионной технике. Их используют в промышленной обработке материалов лазером, в научных экспериментальных установках и в оптико-электронных приборах, где требуется компактное и предварительно скорректированное решение для изменения масштаба пучка.

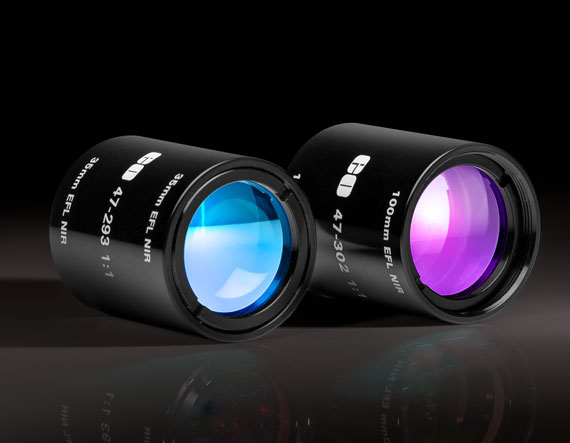

Описание семейства продуктов
- Пакет диаметром 30 мм, разработанный для NIR-приложений
- Оптимизировано для различных коэффициентов увеличения.
- Идеально подходит для интеграции в OEM-приложения
- NIR II с покрытием для 750–1550 нм
Наши установленные ахроматические пары 15,0 мм и 30,0 мм объединяют наши популярные ахроматы TECHSPEC® в общие конфигурации, используемые для релейных и проекционных приложений. Упакованная в тонкий алюминиевый корпус, каждая пара готова к интеграции в множество OEM-приложений, что избавляет от необходимости обращаться с незакрепленной оптикой. Каждый объектив также ориентирован на оптимальную производительность системы. Все линзы с антибликовым покрытием. Низкие пары f/# могут быть не идеальными для приложений обработки изображений в зависимости от требований к производительности. Цилиндрические линзы могут быть встроены в пустые бочки, чтобы генерировать линии или полосы света. Также доступны комплекты установленных ахроматических пар.
