Поставщик
|
Edmund Optics |
|
Артикул
|
85-276 |
|
Покрытие
|
Vacuum deposited durable chromium pattern |
|
Тип мишени
|
с разрешающей способностью |
|
Применение тест-объекта
|
для анализа изображений, для систем машинного зрения, для сканеров, для оценки MTF линз |
|
Материал
|
на стекле |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сертификация NIST
|
Нет |
|
Допуск ширины линии (мкм)
|
±12.1 - 1.0 |
|
Изменения в шагах частоты
|
1.1, 1.25, 1.4, 1.6, 1.8, 2.0, 2.2, 2.5, 2.8, 3.2, 3.6, 4.0 , 4.5, 5.0, 5.6, 6.3, 7.1, 8.0, 9.0, 10.0, 11.0, 12.5, 14.0, 16.0, 18.0, 20.0, 23.0, 26.0, 29.0, 32.0, 40.0, 45.0, 51.0, 57.0, 64.0, 72.0, 80.0, 90.0, 101.0, 114, 128 |
|
Подложка
|
Float Glass |
|
Частота (пл / мм)
|
1-128 |
|
Покрытие
|
Vacuum deposited durable chromium pattern |
|
Примечание
|
Pattern Location is Centered |
|
Тип
|
Positive |
|
Допуск по толщине (мм)
|
±0.100 |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
60-40 |
|
Размеры (мм)
|
101.6 x 101.6 |
|
Размер изображения (мм)
|
42.0 x 40.5 |
|
Оптическая плотность OD (средняя)
|
≥3.0 |
Описание

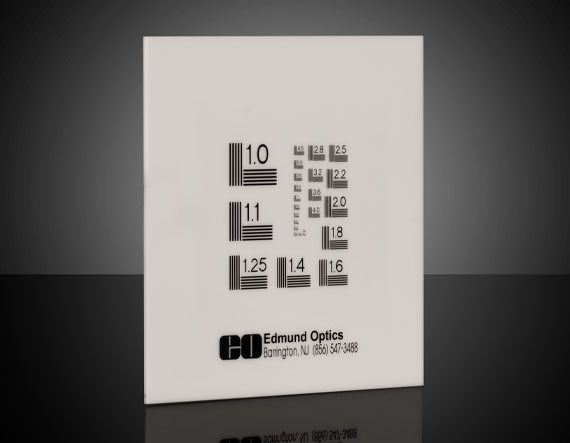

Тест-объект измерения разрешения NBS 1963A представляет собой калиброванную миру, разработанную Национальным бюро стандартов США для количественной оценки разрешающей способности оптических и оптико-электронных систем. Мира состоит из групп штрихов с последовательно уменьшающейся пространственной частотой, нанесённых в виде тёмных элементов на прозрачном фоне, что позволяет определить предельную частоту, при которой система формирования изображения ещё способна различать соседние линии как раздельные объекты. Рассматриваемый образец охватывает диапазон пространственных частот от 1 до 128 линий на миллиметр, что обеспечивает широкий динамический диапазон тестирования — от систем с невысоким разрешением до прецизионной микроскопной и фотолитографической оптики. Изготовлен тест-объект из термополированного стекла размером 101.6 на 101.6 мм, а термическая полировка обеспечивает высокое оптическое качество поверхности подложки без остаточных напряжений, способных исказить геометрию нанесённого рисунка.
Характеристики
- Тип объекта: тест-объект измерения разрешения NBS 1963A
- Диапазон пространственных частот: 1-128 линий/мм
- Размер: 101.6 x 101.6 мм
- Исполнение: тёмные образцы на прозрачном фоне
- Материал: термополированное стекло
Отрасли применения
Тест-объекты серии NBS 1963A широко используются при калибровке и приёмочных испытаниях объективов, микроскопов, камер и сканирующих систем в метрологических лабораториях, на производстве оптико-электронного оборудования и в службах контроля качества. Такие миры применяются для стандартизированной оценки разрешающей способности систем машинного зрения перед вводом в промышленную эксплуатацию, а также в фотограмметрии и картографии при тестировании аэрофотосъёмочной аппаратуры. В научных и инженерных задачах разработки новых оптических систем данный тест-объект служит эталонным средством сравнения характеристик различных прототипов объективов и позволяет объективно документировать достигнутое разрешение в единицах пространственной частоты.
Описание семейства продуктов
- Отрицательные или положительные шаблоны
- Соответствует стандарту NBS 1010A.
- Диапазон частот от 1 до 512 циклов/мм
Используя шаблон разрешения Национального бюро стандартов 1963A, эти слайды, доступные как в позитивном (черный шаблон, чистое поле), так и в негативном (четкий шаблон, черное поле), идеально подходят для точных оптических испытаний. Каждый слайд заключен в рамку.
