Поставщик
|
Edmund Optics |
|
Артикул
|
47-300 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
NIR II (750-1550nm) |
|
Max оптическое увеличение (К), крат
|
1 |
|
Min оптическое увеличение (К), крат
|
1 |
|
Тип ахроматических линз
|
одиночные |
|
Диапазон
|
ИК |
|
Фокусное расстояние
|
50-200 мм |
|
Увеличение, х
|
1 |
|
Комплектация
|
в оправе |
|
Эффективное фокусное расстояние EFL B (мм)
|
75.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Тип
|
Relay Lens |
|
Конструкция
|
Achromat Pair in Anodized Aluminum Housing |
|
Расстояние до изображения (мм)
|
64.24 |
|
Расстояние до объекта (мм)
|
64.24 |
|
Увеличение
|
1:1 |
|
Длина корпуса (мм)
|
34.00 ±0.2 |
|
Диаметр корпуса (мм)
|
30.0 +0.0/-0.10 |
|
Эффективное фокусное расстояние EFL A (мм)
|
75.00 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Рабочий f / #
|
f/3.39 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-LAK22 / N-SF6 / N-LAK22 / N-SF6 |
|
Центральный воздушный зазор (мм)
|
4.66 |
|
Чистая апертура CA (мм)
|
22.0 |
Описание
Пара ахроматических линз в оправе, рассчитанная для ближнего инфракрасного диапазона, представляет собой готовый оптический модуль, состоящий из двух идентичных ахроматических дублетов, смонтированных в единой оправе для совместной работы в качестве системы формирования изображения с увеличением 1:1. Каждый ахроматический дублет объединяет две линзы из стёкол с разной дисперсией, что позволяет существенно снизить хроматическую аберрацию по сравнению с одиночными линзами и обеспечить более чёткое изображение при работе с широкополосным источником излучения в ближней инфракрасной области. Увеличение 1:1 означает, что размер изображения объекта, формируемого системой, равен его реальному размеру, что типично для релейных оптических систем, переносящих изображение из одной плоскости в другую без изменения масштаба. Эффективное фокусное расстояние каждой линзы, составляющее 75 мм, определяет расстояние от главной плоскости линзы до плоскости изображения при коллимированном входном пучке, а симметричная конфигурация пары линз с одинаковыми фокусными расстояниями обеспечивает минимизацию остаточных аберраций и дисторсии в переносимом изображении.
Характеристики
- Тип: пара ахроматических линз в оправе
- Спектральный диапазон: ближний ИК
- Увеличение: 1:1
- Эффективное фокусное расстояние: 75 мм и 75 мм
Отрасли применения
Подобные релейные системы применяются в инфракрасных оптических приборах, лазерных измерительных установках и системах переноса изображения в приборостроении, работающем в ближней ИК-области. Их используют при построении релейной оптики телескопов, микроскопов и систем технического зрения, где требуется передача изображения между удалёнными плоскостями без искажения масштаба. Такие модули востребованы в научных лабораториях, занимающихся исследованиями в инфракрасном спектре, а также в системах лазерной локации и волоконно-оптической связи, где важно сохранение качества изображения при работе с длинноволновым излучением.

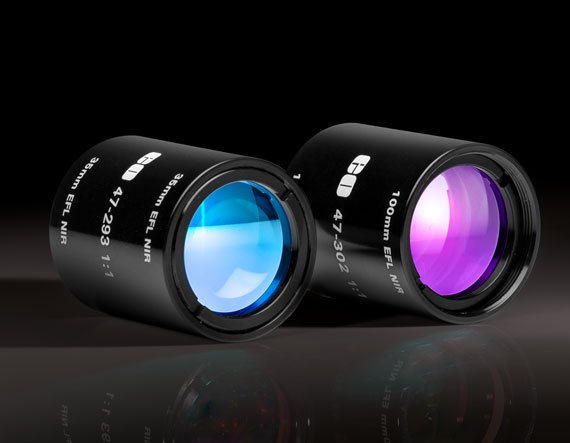

Описание семейства продуктов
- Пакет диаметром 30 мм, разработанный для NIR-приложений
- Оптимизировано для различных коэффициентов увеличения.
- Идеально подходит для интеграции в OEM-приложения
- NIR II с покрытием для 750–1550 нм
Наши установленные ахроматические пары 15,0 мм и 30,0 мм объединяют наши популярные ахроматы TECHSPEC® в общие конфигурации, используемые для релейных и проекционных приложений. Упакованная в тонкий алюминиевый корпус, каждая пара готова к интеграции в множество OEM-приложений, что избавляет от необходимости обращаться с незакрепленной оптикой. Каждый объектив также ориентирован на оптимальную производительность системы. Все линзы с антибликовым покрытием. Низкие пары f/# могут быть не идеальными для приложений обработки изображений в зависимости от требований к производительности. Цилиндрические линзы могут быть встроены в пустые бочки, чтобы генерировать линии или полосы света. Также доступны комплекты установленных ахроматических пар.
