Поставщик
|
Edmund Optics |
|
Артикул
|
47-302 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
NIR II (750-1550nm) |
|
Max оптическое увеличение (К), крат
|
1 |
|
Min оптическое увеличение (К), крат
|
1 |
|
Тип ахроматических линз
|
одиночные |
|
Диапазон
|
ИК |
|
Фокусное расстояние
|
50-200 мм |
|
Увеличение, х
|
1 |
|
Комплектация
|
в оправе |
|
Эффективное фокусное расстояние EFL B (мм)
|
100.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Тип
|
Relay Lens |
|
Конструкция
|
Achromat Pair in Anodized Aluminum Housing |
|
Расстояние до изображения (мм)
|
89.50 |
|
Расстояние до объекта (мм)
|
89.50 |
|
Увеличение
|
1:1 |
|
Длина корпуса (мм)
|
34.00 ±0.2 |
|
Диаметр корпуса (мм)
|
30.0 +0.0/-0.10 |
|
Эффективное фокусное расстояние EFL A (мм)
|
100.00 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Рабочий f / #
|
f/4.53 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-LAK22 / N-SF6 / N-LAK22 / N-SF6 |
|
Центральный воздушный зазор (мм)
|
5.45 |
|
Чистая апертура CA (мм)
|
22.0 |
Описание

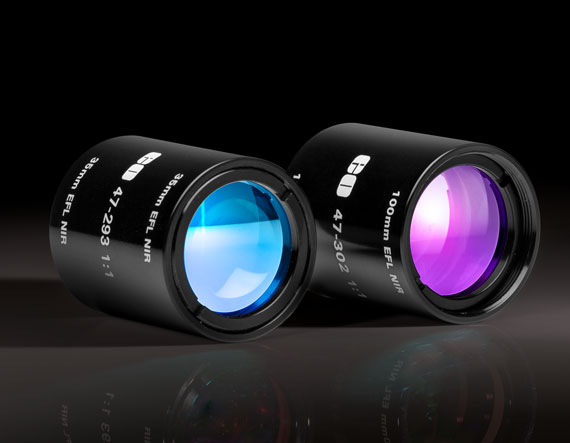

Данное изделие — пара ахроматических дублетов в оправах, оптимизированных для работы в ближнем инфракрасном диапазоне и предназначенных для построения релейной схемы с масштабом переноса изображения 1:1. Отличие от ахроматов видимого диапазона состоит в подборе марок стекла и, при наличии, просветляющих покрытий под конкретную рабочую полосу инфракрасного излучения, что минимизирует хроматические искажения именно в этом спектральном окне. Двухлинзовая склеенная конструкция каждого дублета компенсирует продольную и поперечную хроматическую аберрацию за счёт использования пары стёкол с разными коэффициентами дисперсии, обеспечивая более резкое совмещение фокусов на разных длинах волн внутри рабочего ИК диапазона.
Равные фокусные расстояния обеих линз пары — по 100 мм — типичны для построения симметричных релейных систем без изменения масштаба изображения.
Характеристики
- Тип элемента: пара ахроматических линз (дублетов) в оправах
- Спектральный диапазон: ближний инфракрасный (NIR)
- Кратность переноса изображения: 1:1
- Эффективное фокусное расстояние первой линзы: 100 мм
- Эффективное фокусное расстояние второй линзы: 100 мм
Отрасли применения
Ахроматические пары для ближнего ИК диапазона применяются в системах лазерной связи, инфракрасной спектроскопии, тепловизионных и волоконно-оптических испытательных стендах, а также при построении релейной оптики для приборов ночного видения и научных установок, работающих с источниками излучения за пределами видимого спектра. Они позволяют передавать изображение или пучок излучения с минимальными потерями резкости именно в инфракрасном окне прозрачности используемых стёкол.
Описание семейства продуктов
- Пакет диаметром 30 мм, разработанный для NIR-приложений
- Оптимизировано для различных коэффициентов увеличения.
- Идеально подходит для интеграции в OEM-приложения
- NIR II с покрытием для 750–1550 нм
Наши установленные ахроматические пары 15,0 мм и 30,0 мм объединяют наши популярные ахроматы TECHSPEC® в общие конфигурации, используемые для релейных и проекционных приложений. Упакованная в тонкий алюминиевый корпус, каждая пара готова к интеграции в множество OEM-приложений, что избавляет от необходимости обращаться с незакрепленной оптикой. Каждый объектив также ориентирован на оптимальную производительность системы. Все линзы с антибликовым покрытием. Низкие пары f/# могут быть не идеальными для приложений обработки изображений в зависимости от требований к производительности. Цилиндрические линзы могут быть встроены в пустые бочки, чтобы генерировать линии или полосы света. Также доступны комплекты установленных ахроматических пар.
