Поставщик
|
Edmund Optics |
|
Артикул
|
47-299 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
NIR II (750-1550nm) |
|
Max оптическое увеличение (К), крат
|
1.5 |
|
Min оптическое увеличение (К), крат
|
1 |
|
Тип ахроматических линз
|
одиночные |
|
Диапазон
|
ИК |
|
Фокусное расстояние
|
50-200 мм |
|
Увеличение, х
|
1.5 |
|
Комплектация
|
в оправе |
|
Эффективное фокусное расстояние EFL B (мм)
|
75.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Тип
|
Relay Lens |
|
Конструкция
|
Achromat Pair in Anodized Aluminum Housing |
|
Расстояние до изображения (мм)
|
64.24 |
|
Расстояние до объекта (мм)
|
39.72 |
|
Увеличение
|
1:1.5 |
|
Длина корпуса (мм)
|
34.00 ±0.2 |
|
Диаметр корпуса (мм)
|
30.0 +0.0/-0.10 |
|
Эффективное фокусное расстояние EFL A (мм)
|
50.00 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Рабочий f / #
|
f/3.37 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-LAK22 / N-SF6 / N-LAK22 / N-SF6 |
|
Центральный воздушный зазор (мм)
|
3.97 |
|
Чистая апертура CA (мм)
|
22.0 |
Описание
Пара ахроматических линз в оправе представляет собой набор из двух склеенных или составных линз, каждая из которых скорректирована по хроматической аберрации и заключена в единую механическую оправу, что упрощает монтаж и юстировку в оптической схеме. Ахроматический дублет состоит, как правило, из положительной и отрицательной линз с разными показателями преломления и дисперсией, подобранными так, чтобы свести к минимуму разницу фокусировки для разных длин волн ближнего инфракрасного диапазона. Пара линз имеет разные эффективные фокусные расстояния — 50 мм и 75 мм, что при их совместном применении задаёт увеличение системы 1:1.5, характерное для релейных или проекционных объективов. Наличие оправы облегчает точное позиционирование линз относительно друг друга и упрощает интеграцию в более крупный оптический узел без дополнительной юстировочной оснастки.
Характеристики
- Тип: пара ахроматических дублетов в оправе
- Спектральный диапазон коррекции: ближний ИК
- Эффективные фокусные расстояния: 50 мм и 75 мм
- Увеличение пары: 1:1.5
- Механическая оправа для точного взаимного позиционирования
- Коррекция хроматической и частично сферической аберрации
Отрасли применения
Подобные пары линз используются при построении релейных оптических систем, объективов для инфракрасных камер, систем машинного зрения, работающих в ближнем ИК-диапазоне, а также в лазерных дальномерах и оптических измерительных приборах. Фиксированное увеличение 1:1.5 удобно для переноса изображения между двумя плоскостями с контролируемым масштабированием, что востребовано в промышленной инспекции, спектроскопических приставках и научных экспериментальных установках, где требуется совмещение источника излучения ближнего ИК-диапазона с детектором или образцом.

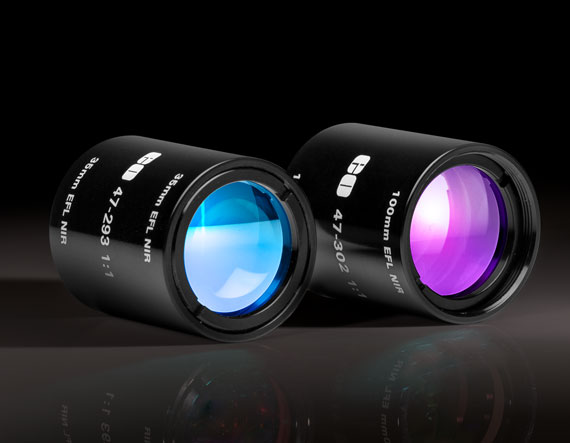

Описание семейства продуктов
- Пакет диаметром 30 мм, разработанный для NIR-приложений
- Оптимизировано для различных коэффициентов увеличения.
- Идеально подходит для интеграции в OEM-приложения
- NIR II с покрытием для 750–1550 нм
Наши установленные ахроматические пары 15,0 мм и 30,0 мм объединяют наши популярные ахроматы TECHSPEC® в общие конфигурации, используемые для релейных и проекционных приложений. Упакованная в тонкий алюминиевый корпус, каждая пара готова к интеграции в множество OEM-приложений, что избавляет от необходимости обращаться с незакрепленной оптикой. Каждый объектив также ориентирован на оптимальную производительность системы. Все линзы с антибликовым покрытием. Низкие пары f/# могут быть не идеальными для приложений обработки изображений в зависимости от требований к производительности. Цилиндрические линзы могут быть встроены в пустые бочки, чтобы генерировать линии или полосы света. Также доступны комплекты установленных ахроматических пар.
