Поставщик
|
Edmund Optics |
|
Артикул
|
55-350 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Вес (кг)
|
1.1 |
|
Типичная телецентричность при 588 нм (°)
|
<0.018 |
|
Типичное искажение при 588 нм (%)
|
0.003 |
|
Стоковый парт-номер монтажного зажима
|
#56-024 Sold Separately |
|
Разрешение, пространство изображения MTF @ f / 10
|
>50% @ 40 lp/mm |
|
Числовая апертура NA, сторона объекта
|
0.087 |
|
Количество элементов (групп)
|
9 (7) |
|
Максимальный диаметр (мм)
|
68.00 |
|
Длина без резьбы (мм)
|
200.1 |
|
Резьба фильтра
|
M62 x 0.75 (Female) |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
6.4mm |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
7.2mm |
|
Горизонтальное поле зрения, датчик 2/3 "
|
8.8mm |
|
Глубина резкости (мм)
|
±0.6 at f/10 (20% @ 20 lp/mm) |
|
Стиль
|
VIS |
|
Тип
|
Telecentric Lens |
|
Крепление
|
C-Mount |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
98 - 123 |
|
Апертура (f / #)
|
f/6 - f/25 |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
8.8 x 6.6 |
|
Максимальный формат сенсора
|
2/3" |
|
Первичное увеличение PMAG
|
1X |
Описание

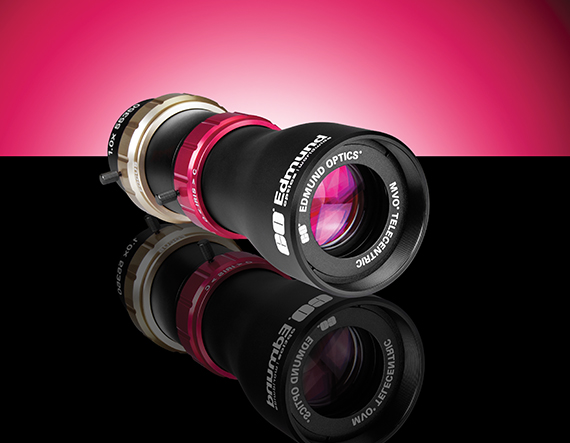

Телецентрический объектив GoldTL™ с увеличением 1.0X и форматом сенсора 2/3 дюйма предлагает прямую масштабную передачу 1:1 при всех преимуществах телецентрической схемы, включая постоянный масштаб по глубине резкости и минимальную дисторсию. Такой объектив удобен для задач, где объект и изображение должны иметь строгое линейное соответствие, а любые перспективные искажения недопустимы.
Серия GoldTL™ ориентирована на применения в машинном зрении и прецизионной метрологии. Объективы этой серии характеризуются угловой телецентричностью менее 0.2°, регулируемой фокусировкой для адаптации к различным рабочим расстояниям, а также возможностью фиксирования диафрагмы и положения фокуса стопорными винтами — важное свойство для промышленных систем, работающих в условиях вибрации.
Формат сенсора 2/3 дюйма широко распространён в промышленных камерах, и объектив 55-350 спроектирован так, чтобы полностью покрывать это поле без виньетирования. Это означает, что при переходе на более высокомегапиксельные камеры того же формата объектив сохранит пригодность без замены, что снижает затраты на модернизацию системы.
Артикул 55-350 подходит для измерительных систем с нулевым масштабным коэффициентом, калибровочных стендов, установок оптического сравнения и любых задач контроля, где одновременно важны повторяемость, достоверность результатов и стандартный масштаб 1:1.
Характеристики
- Бренд: Edmund Optics
- Артикул: 55-350
- Телецентрический объектив GoldTL™
- первичное увеличение: 1.0X
- формат сенсора: 2/3"
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
- Научные и лабораторные измерительные установки
