Объектив, увеличение: 1.00X, рабочее расстояние: 44 мм

Описание

Объектив артикула 55-403 от Edmund Optics с единичным увеличением 1.00X и рабочим расстоянием 44 мм представляет собой специализированную оптическую систему для задач машинного зрения и прецизионной микроскопии. Объектив формирует изображение объекта в натуральную величину на сенсоре камеры без масштабирования, что особенно ценно при точных измерениях размеров деталей. Конструкция обеспечивает минимальную дисторсию (обычно <0,1%), высокую контрастность и разрешение по всему полю изображения. Крепление, как правило, стандартное C-Mount, позволяющее подключать камеры формата до 2/3 дюйма. Объектив имеет фиксированную или регулируемую диафрагму для управления глубиной резкости и снабжен блокировочными винтами для фиксации настроек. Благодаря рабочему расстоянию 44 мм, перед объективом остается достаточно места для установки осветителей, защитных стекол или манипуляторов. Оптическая схема просветлена для видимого диапазона. Прочный металлический корпус гарантирует долговременную стабильность юстировки. Изделие поставляется с защитными колпачками и сертификатом калибровки. Оно идеально подходит для контроля печатных плат, микросхем, а также для биомедицинских исследований.

Характеристики

Артикул производителя: 55-403 (Edmund Optics). Тип: объектив с фиксированным увеличением. Первичное увеличение: 1.00X. Рабочее расстояние: 44 мм (±2 мм). Крепление: C-Mount. Формат сенсора: до 2/3"" (макс. диагональ 11 мм). Числовая апертура: ~0.05 (зависит от модели). Дисторсия: <0,1%. Длина объектива: ~100 мм. Вес: ~250 г. Резьба для фильтров: M27×0.75. Рабочая температура: 0°C до +50°C.

Отрасли применения

Объектив 55-403 применяется в системах автоматической оптической инспекции (AOI) для контроля размеров компонентов на печатных платах. В медицинской технике он используется для визуализации биопсийных образцов. В часовой промышленности и ювелирном деле служит для контроля мелких деталей. Также востребован в научных исследованиях для бесконтактной морфометрии и в цифровых архивах для оцифровки документов.

Описание семейства продуктов

• Крепление C-Mount Direct to Video для камер с сенсором 2/3" и меньше
• Внутренняя фокусировка

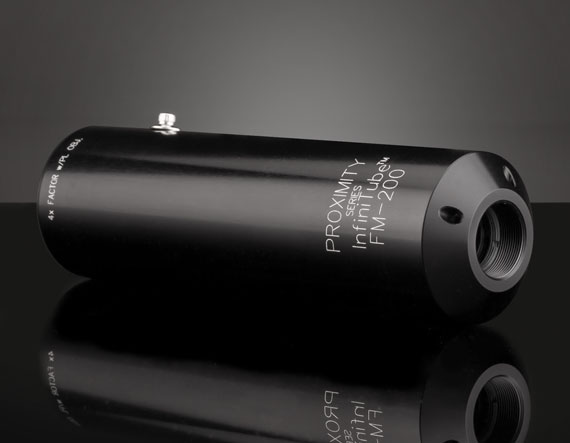

Эта встроенная сборочная система используется для крепления бесконечно сопряженных объективов к камерам с C-образным креплением, обеспечивая увеличение, недоступное для обычных видеообъективов, например 50-кратное увеличение. Систему InfiniTube™ можно настроить различными способами. Его можно использовать отдельно (InfiniTube™ № 58-310 или № 58-309) для приложений, в которых освещение обеспечивается от другого источника, например фонового или направленного освещения. InfiniTube™ также можно настроить для встроенного освещения с насадками. Первая встроенная насадка (№ 58-313) была разработана для высокой производительности с объективами, имеющими увеличение 10X или меньше, и не рекомендуется для использования с объективами с более высоким увеличением. Вторая встроенная насадка (№ 58-312) предназначена для работы с повышенной эффективностью при использовании с увеличением в 10 раз или выше, но может использоваться со всеми увеличениями. Все встроенные насадки совместимы с нашими оптоволоконными световодами с диаметром наконечника 0,312 дюйма. Также предлагается линейная сборка InfiniTube™ (#58-311). Адаптеры для объективов продаются отдельно. С-образный зажим с монтажным отверстием ¼-20 (#57-788) продается отдельно.

Примечание. Стандартная система для датчиков 2/3" по-прежнему доступна.
