Зеркало TECHSPEC®, отражающее видимое и пропускающие ИК излучение, угол падения: 0°, сторона: 50.0 мм

Описание

Зеркало серии TECHSPEC® с дихроичным покрытием сочетает функции отражателя видимого излучения и полосового фильтра, пропускающего инфракрасную составляющую спектра. Подобные элементы называют горячими или холодными зеркалами в зависимости от направления разделения спектра; в данном случае оптика отражает видимый свет и пропускает ИК излучение, что позволяет отделить тепловую составляющую пучка от полезной видимой части без использования поглощающих фильтров. Такое разделение достигается за счёт многослойного диэлектрического покрытия, нанесённого на подложку с высокой точностью подбора толщин слоёв, обеспечивающих интерференционное усиление отражения в одном спектральном диапазоне и подавление в другом. Угол падения 0° означает, что зеркало рассчитано на работу в нормальном (перпендикулярном) падении пучка, что упрощает юстировку в оптической схеме и обеспечивает предсказуемые спектральные характеристики покрытия без сдвига полосы отражения, характерного для наклонного падения.

Характеристики

• Серия — TECHSPEC®
• Функция — отражение видимого диапазона, пропускание ИК излучения (дихроичное покрытие)
• Угол падения — 0° (нормальное падение)
• Размер стороны — 50.0 мм (квадратная форма)

Отрасли применения

Дихроичные зеркала такого рода применяются в осветительных системах проекционного и микроскопического оборудования, где необходимо отвести тепловую ИК составляющую от источника света, защищая образцы и оптические компоненты от перегрева. Их используют в системах видеонаблюдения и машинного зрения для отделения видимого спектра от паразитного инфракрасного излучения, а также в лазерных и оптоволоконных системах для комбинирования либо разделения каналов с разными длинами волн. В научных приборах подобные зеркала применяются в спектроскопии, флуоресцентной микроскопии и биомедицинской оптике, где требуется точное управление спектральным составом рабочего пучка. Промышленное применение включает системы лазерной резки и сварки, где отвод избыточного теплового излучения от оптического тракта повышает стабильность и долговечность оборудования.

Описание семейства продуктов

• >Отражение 95 % в диапазоне 400–690 нм
• >Пропускание 90% в диапазоне 700–1150 нм
• Оптимизирован для угла падения 0° или 45°

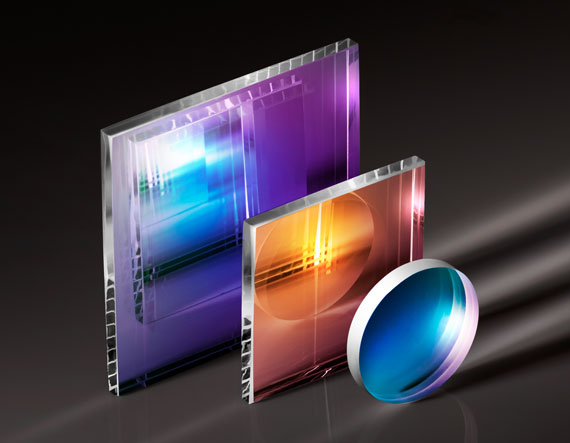

Высокоэффективные холодные зеркала TECHSPEC® имеют многослойное диэлектрическое покрытие, оптимизированное для отражения более 95 % видимого света и пропускания более 90 % длин волн инфракрасного излучения. Холодные зеркала предназначены для использования в любых условиях, где накопление тепла может привести к повреждению или неблагоприятным последствиям. Для освещения высокой мощности рекомендуется принудительное воздушное охлаждение.
