Поставщик
|
Edmund Optics |
|
Артикул
|
64-440 |
|
Покрытие
|
Cold Mirror, 0° |
|
Диапазон
|
ИК диапазон |
|
Тип оптических зеркал
|
отражающие |
|
Диаметр
|
50 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
4 - 6&lambda |
|
Диапазон длин волн (нм)
|
400 - 1150 |
|
Спецификация покрытия
|
Ravg >95% @ 400 - 690nm and Tavg >90% @ 750 - 1200nmAR Coating: Ravg <1.0% @ 700 - 1150nm |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Тип
|
Cold Mirror |
|
Пропускание (%)
|
Longpass Filter |
|
Допуск по толщине (мм)
|
±0.2 |
|
Толщина (мм)
|
3.30 |
|
Качество поверхности
|
80-50 |
|
Подложка
|
BOROFLOAT® |
|
Диаметр (мм)
|
50.00 |
|
Покрытие
|
Cold Mirror, 0° |
Описание

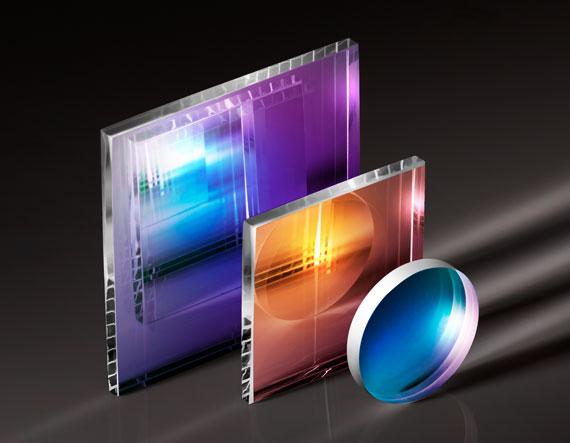

Зеркало серии TECHSPEC® обладает избирательными спектральными свойствами: оно отражает излучение видимого диапазона и одновременно пропускает инфракрасное излучение через подложку, выполняя функцию так называемого холодного зеркала или спектрального делителя. Работа устройства рассчитана на нормальное падение луча в 0°, а диаметр отражающей поверхности составляет 50,0 мм, что делает изделие пригодным для использования в оптических трактах среднего размера. Такое покрытие формируется методом нанесения многослойной диэлектрической плёнки, коэффициенты отражения и пропускания которой подобраны так, чтобы разделить широкополосное излучение источника на видимую и инфракрасную составляющие без значительных потерь энергии в каждом из каналов. Подобное разделение спектра востребовано там, где инфракрасную часть излучения источника света необходимо отвести в сторону, оставив только видимый компонент, либо наоборот — использовать прошедшее ИК-излучение для дополнительных задач.
Характеристики
- Тип: зеркало серии TECHSPEC®, отражающее видимое и пропускающее ИК-излучение
- Угол падения: 0°
- Диаметр: 50,0 мм
- Спектральное разделение видимого и инфракрасного диапазонов
- Многослойное диэлектрическое покрытие
- Функция холодного зеркала в оптической схеме
- Минимизация паразитного нагрева последующих элементов ИК-излучением
- Стабильность спектральных характеристик при длительной эксплуатации
Отрасли применения
Подобные зеркала применяются в осветительных системах, проекционном оборудовании, микроскопии и медицинских приборах, где требуется отделение теплового инфракрасного излучения от видимого света. Их используют разработчики осветительных модулей, производители проекционной и эндоскопической техники, а также лаборатории, работающие с широкополосными источниками света.
Описание семейства продуктов
- >Отражение 95 % в диапазоне 400–690 нм
- >Пропускание 90% в диапазоне 700–1150 нм
- Оптимизирован для угла падения 0° или 45°
Высокоэффективные холодные зеркала TECHSPEC® имеют многослойное диэлектрическое покрытие, оптимизированное для отражения более 95 % видимого света и пропускания более 90 % длин волн инфракрасного излучения. Холодные зеркала предназначены для использования в любых условиях, где накопление тепла может привести к повреждению или неблагоприятным последствиям. Для освещения высокой мощности рекомендуется принудительное воздушное охлаждение.
