Поставщик
|
Edmund Optics |
|
Артикул
|
64-442 |
|
Покрытие
|
Cold Mirror, 0° |
|
Диапазон
|
ИК диапазон |
|
Тип оптических зеркал
|
отражающие |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
4 - 6&lambda |
|
Диапазон длин волн (нм)
|
400 - 1150 |
|
Спецификация покрытия
|
Ravg >95% @ 400 - 690nm and Tavg >90% @ 750 - 1200nmAR Coating: Ravg <1.0% @ 700 - 1150nm |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Тип
|
Cold Mirror |
|
Пропускание (%)
|
Longpass Filter |
|
Допуск по толщине (мм)
|
±0.2 |
|
Толщина (мм)
|
3.30 |
|
Качество поверхности
|
80-50 |
|
Размеры (мм)
|
101.0 x 127.0 |
|
Подложка
|
BOROFLOAT® |
|
Покрытие
|
Cold Mirror, 0° |
Описание

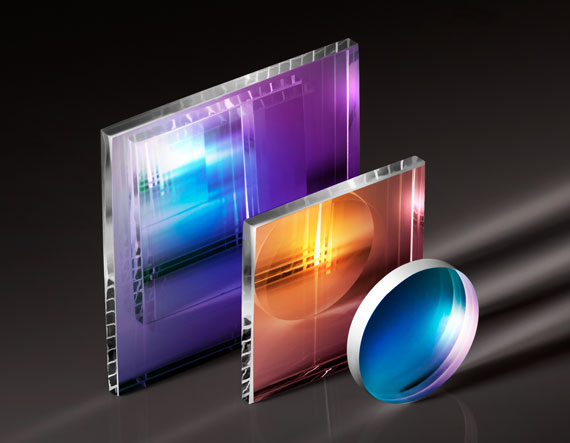

Зеркало серии TECHSPEC®, отражающее видимое излучение и пропускающее инфракрасное, относится к классу дихроичных (спектроделительных) зеркал, работающих по принципу селективного отражения в зависимости от длины волны падающего излучения. Многослойное диэлектрическое покрытие, нанесённое на подложку, формирует спектральную характеристику, при которой видимый свет эффективно отражается, а инфракрасная составляющая проходит сквозь элемент, что используется для разделения тепловой и световой составляющих излучения. Угол падения 0° соответствует нормальному расположению зеркала относительно оптической оси. Крупный формат 101 на 127 мм позволяет работать с широкими пучками или использовать зеркало в качестве элемента осветительной или проекционной системы с большой апертурой.
Характеристики
- Тип: дихроичное зеркало TECHSPEC®
- Функция: отражение видимого, пропускание ИК излучения
- Угол падения: 0°
- Размер: 101 x 127 мм
- Многослойное диэлектрическое покрытие
- Селективная спектральная характеристика
Отрасли применения
Используется в проекционном и осветительном оборудовании, системах разделения теплового и светового излучения, кинопроекции, студийном освещении и в промышленных установках, где требуется отвод инфракрасной составляющей от рабочего видимого пучка. Подобные дихроичные элементы часто комбинируются в наборы для многоканального разделения спектра на несколько поддиапазонов в сложных оптических системах.
Описание семейства продуктов
- >Отражение 95 % в диапазоне 400–690 нм
- >Пропускание 90% в диапазоне 700–1150 нм
- Оптимизирован для угла падения 0° или 45°
Высокоэффективные холодные зеркала TECHSPEC® имеют многослойное диэлектрическое покрытие, оптимизированное для отражения более 95 % видимого света и пропускания более 90 % длин волн инфракрасного излучения. Холодные зеркала предназначены для использования в любых условиях, где накопление тепла может привести к повреждению или неблагоприятным последствиям. Для освещения высокой мощности рекомендуется принудительное воздушное охлаждение.
