Поставщик
|
Edmund Optics |
|
Артикул
|
39-918 |
|
Типы изделий
|
фокусируемые |
|
Выходная мощность (мВт)
|
0.9 (Maximum) |
|
Длина волны (нм)
|
670.00 |
|
Тип лазера
|
Diode |
|
Цвет лазера
|
красные |
|
Диапазон длин волн, нм
|
605-760 |
|
Особенности
|
компактные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Вес (г)
|
9.5 |
|
Тип лазера
|
Diode |
|
Тип
|
Index Guided Diode, CW |
|
Температура хранения (° C)
|
-40 to 85 |
|
Требования к мощности
|
3.5 - 5 V DC |
|
Точность наведения (мрад)
|
<25 |
|
Тип выхода
|
Free Space |
|
Рабочая температура (° C)
|
-10 to 45 |
|
Рабочий ток (мА)
|
<50 |
|
Среднее время наработки на отказ MTTF при 25 ° (часы)
|
>20,000 |
|
Длина выводов (мм)
|
200.00 |
|
Длина (мм)
|
37.00 |
|
Класс лазера - CDRH
|
II |
|
Электрические выводы / контакты
|
red (+), black (-) |
|
Диаметр (мм)
|
11.00 |
|
Цвет
|
Red |
|
Диапазон фокусировки
|
35mm - &infin |
|
Расходимость луча (мрад)
|
<0.5 |
|
Диаметр луча (мм)
|
4 x 2 |
|
Размер луча в ближайшем фокусе (мкм)
|
<100 |
|
Допуск выходной мощности (%)
|
±5 |
|
Выходная мощность (мВт)
|
0.9 (Maximum) |
|
Длина волны (нм)
|
670.00 |
Описание

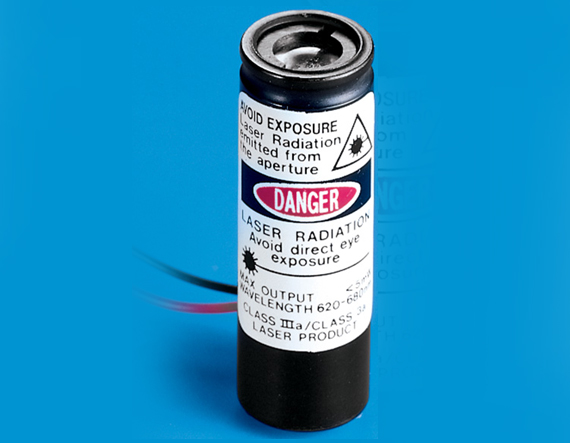

Компактный фокусируемый лазерный модуль серии LDM объединяет полупроводниковый лазерный диод, драйвер тока накачки и фокусирующую оптику в едином малогабаритном корпусе, что позволяет получить готовый источник излучения с настраиваемым положением фокальной точки без необходимости отдельной юстировки внешних линз. Возможность фокусировки достигается за счёт подвижного оптического элемента внутри корпуса модуля, позволяющего оператору регулировать диаметр и положение перетяжки пучка на рабочей поверхности. Излучение с длиной волны 670 нм соответствует видимому красному диапазону спектра, что обеспечивает визуальный контроль положения пучка невооружённым глазом при относительно низкой выходной мощности порядка единиц милливатт, безопасной для большинства лабораторных и демонстрационных задач при соблюдении стандартных мер лазерной безопасности. Формируемое пятно имеет эллиптическую форму с заданными размерами по двум осям.
Характеристики
- Тип: компактный фокусируемый лазерный модуль LDM
- Максимальная выходная мощность: 0.9 мВт
- Длина волны излучения: 670 нм (видимый красный)
- Размер пучка: 4x2 мм
- Класс применения: маломощный юстировочный/позиционирующий лазер
Отрасли применения
Модули такого типа применяются для юстировки оптических трактов, целеуказания, позиционирования в промышленном оборудовании, а также в измерительных приборах, где требуется видимый маркерный луч. Они используются в системах контроля выравнивания станков, в лабораторном оборудовании для визуализации оптической оси, в датчиках положения и в обучающих демонстрационных установках по основам лазерной техники.
Описание семейства продуктов
- Доступна оптика Line Generation
- Голые выводы для интеграции инструментов
- Фокусировка от 35 мм до бесконечности.
Автономные и миниатюрные лазерные диодные модули предлагают множество функций. Они являются идеальной заменой гелий-неонового лазера во многих приложениях и предлагают преимущества превосходной долговечности, небольшого размера и диапазона длин волн и мощностей. Эллиптические выходные лучи создаются с помощью регулируемой пользователем стеклянной фокусирующей линзы. Круглые выходные лучи производятся с использованием пластиковой линзы с большим фокусным расстоянием и подходят для приложений с большим расстоянием и юстировки. Приложения включают использование в качестве пилотных лучей для выравнивания, считывания штрих-кода, измерения, сканирования размеров, роботизированного управления, целеуказания, позиционирования и анализа. Инструмент фокусировки входит в комплект всех диодных модулей. Насадки для линейного генератора доступны для всех перечисленных диодных модулей. Блок питания, необходимый для работы, продается отдельно.
Примечание. Корпус лазерного диода электрически изолирован от напряжения питания.
