Поставщик
|
Edmund Optics |
|
Артикул
|
38-920 |
|
Типы изделий
|
фокусируемые |
|
Выходная мощность (мВт)
|
0.9 (Maximum) |
|
Тип лазера
|
Diode |
|
Длина волны (нм)
|
670.00 |
|
Цвет лазера
|
красные |
|
Диапазон длин волн, нм
|
605-760 |
|
Особенности
|
компактные |
|
Среднее время наработки на отказ MTTF при 25 ° (часы)
|
>60,000 |
|
Рабочий ток (мА)
|
<50 |
|
Рабочая температура (° C)
|
-10 to +45 |
|
Тип выхода
|
Free Space |
|
Точность наведения (мрад)
|
<25 |
|
Требования к мощности
|
3.5 - 5 V DC |
|
Температура хранения (° C)
|
-40 to +85 |
|
Тип
|
Index Guided Diode, CW |
|
Тип лазера
|
Diode |
|
Стабильность длины волны (нм / ° C)
|
0.2 |
|
Допуск по длине волны (нм)
|
±10 |
|
Вес (г)
|
22.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Длина выводов (мм)
|
200.00 |
|
Длина (мм)
|
49.00 |
|
Класс лазера - CDRH
|
II |
|
Электрические выводы / контакты
|
red (+), black (-) |
|
Схема привода
|
Fully shielded, reverse polarity protected |
|
Диаметр (мм)
|
16.00 |
|
Цвет
|
Red |
|
Диапазон фокусировки
|
150mm - &infin |
|
Расходимость луча (мрад)
|
<0.5 |
|
Диаметр луча (мм)
|
5.00 |
|
Размер луча в ближайшем фокусе (мкм)
|
<100 |
|
Допуск выходной мощности (%)
|
±5 |
|
Выходная мощность (мВт)
|
0.9 (Maximum) |
|
Длина волны (нм)
|
670.00 |
Описание

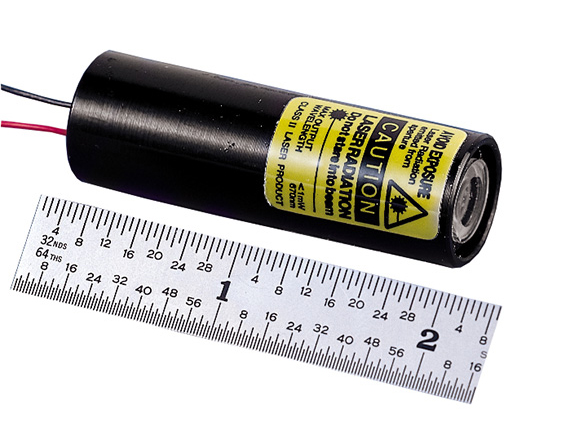

Компактный фокусируемый лазерный модуль серии LDM объединяет полупроводниковый лазерный диод, драйвер питания и фокусирующую оптику в едином цилиндрическом корпусе, обеспечивая готовый к использованию источник узконаправленного когерентного излучения. Конструкция модуля включает регулировочный механизм, позволяющий изменять положение фокусирующей линзы относительно кристалла лазерного диода и тем самым настраивать степень фокусировки выходного пучка — от точечного пятна до линии или иной заданной формы в зависимости от исполнения оптической насадки. Излучение генерируется на длине волны 670 нм, соответствующей красному участку видимого спектра, хорошо заметному человеческому глазу, что делает модуль удобным для визуализации направления пучка и точек юстировки. Невысокая максимальная выходная мощность 0.9 мВт соответствует классу лазерных источников с низким уровнем риска при соблюдении стандартных мер предосторожности, а диаметр выходного пучка 5 мм задаёт размер светового пятна на выходе модуля.
Характеристики
- Тип: компактный фокусируемый лазерный модуль LDM
- Максимальная выходная мощность: 0.9 мВт
- Длина волны излучения: 670 нм
- Диаметр выходного пучка: 5 мм
Отрасли применения
Маломощные лазерные модули видимого красного диапазона широко применяются в системах позиционирования и юстировки промышленного оборудования, в измерительных приборах и уровнях, в системах контроля выравнивания механических узлов на производственных линиях, а также в образовательных и демонстрационных наборах по оптике и лазерной технике. Компактный форм-фактор и возможность фокусировки пучка делают модуль удобным компонентом для встраивания в датчики положения, оптические указатели и системы визуального контроля траектории в промышленной автоматике.
Описание семейства продуктов
- Параметры кругового и эллиптического луча
- Голые выводы для интеграции инструментов
- Фокусировка от 20 мм до бесконечности.
Автономные и компактные лазерные диодные модули предлагают множество функций. Они являются идеальной заменой гелий-неонового лазера во многих приложениях и предлагают преимущества превосходной долговечности, небольшого размера и диапазона длин волн и мощностей. Эллиптические выходные лучи создаются с помощью регулируемой пользователем стеклянной фокусирующей линзы. Круглые выходные лучи производятся с использованием пластиковой линзы с большим фокусным расстоянием и подходят для приложений с большим расстоянием и юстировки. Приложения включают использование в качестве пилотных лучей для выравнивания, считывания штрих-кода, измерения, сканирования размеров, роботизированного управления, целеуказания, позиционирования и анализа. Инструмент фокусировки входит в комплект всех диодных модулей. Насадки для линейного генератора доступны для всех перечисленных диодных модулей. Блок питания, необходимый для работы, продается отдельно.
Примечание. Корпус лазерного диода электрически изолирован от напряжения питания.
