Поставщик
|
Edmund Optics |
|
Артикул
|
53-232 |
|
Типы изделий
|
фокусируемые |
|
Выходная мощность (мВт)
|
0.9 (Maximum) |
|
Длина волны (нм)
|
633.00 |
|
Тип лазера
|
Diode |
|
Цвет лазера
|
красные |
|
Диапазон длин волн, нм
|
605-760 |
|
Особенности
|
компактные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Вес (г)
|
9.5 |
|
Тип лазера
|
Diode |
|
Тип
|
Index Guided Diode, CW |
|
Температура хранения (° C)
|
-40 to 85 |
|
Требования к мощности
|
3.5 - 5 V DC |
|
Точность наведения (мрад)
|
<25 |
|
Тип выхода
|
Free Space |
|
Рабочая температура (° C)
|
-10 to 45 |
|
Рабочий ток (мА)
|
<50 |
|
Среднее время наработки на отказ MTTF при 25 ° (часы)
|
>20,000 |
|
Длина выводов (мм)
|
200.00 |
|
Длина (мм)
|
37.00 |
|
Класс лазера - CDRH
|
II |
|
Электрические выводы / контакты
|
red (+), black (-) |
|
Диаметр (мм)
|
11.00 |
|
Цвет
|
Red |
|
Диапазон фокусировки
|
35mm - &infin |
|
Расходимость луча (мрад)
|
<0.5 |
|
Диаметр луча (мм)
|
4 x 2 |
|
Размер луча в ближайшем фокусе (мкм)
|
<100 |
|
Допуск выходной мощности (%)
|
±5 |
|
Выходная мощность (мВт)
|
0.9 (Maximum) |
|
Длина волны (нм)
|
633.00 |
Описание

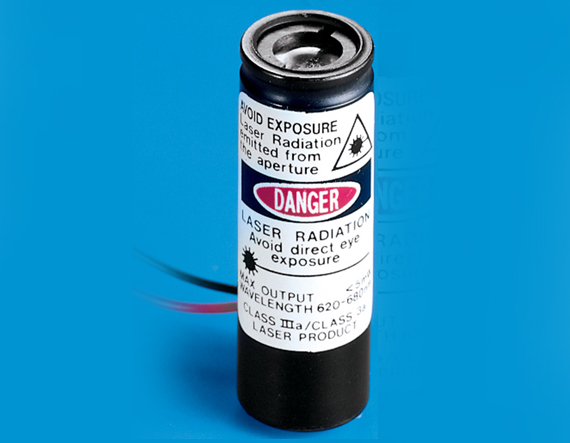

Компактный фокусируемый лазерный модуль серии LDM представляет собой законченный оптоэлектронный узел, объединяющий лазерный диод, драйвер питания и фокусирующую оптику в едином корпусе. Конструкция допускает механическую подстройку фокусировки, что позволяет изменять размер и расходимость выходного пучка непосредственно на объекте применения без использования внешней оптики. Рабочая длина волны 633 нм соответствует видимому красному участку спектра, традиционно применяемому в маломощных лазерных модулях для визуализации и юстировки благодаря хорошей видимости пучка невооружённым глазом и относительной безопасности при низкой выходной мощности. Малые габариты корпуса упрощают встраивание модуля в приборы и оснастку.
Характеристики
- Серия: LDM (компактный фокусируемый лазерный модуль)
- Максимальная выходная мощность: 0.9 мВт
- Длина волны излучения: 633 нм
- Размер пучка на выходе: 4 x 2 мм
- Класс исполнения: компактный, с возможностью фокусировки
Отрасли применения
Модули данного класса применяются в системах лазерной юстировки и целеуказания, в измерительных приборах для формирования визуальной линии отсчёта, а также в промышленном оборудовании для позиционирования и разметки деталей на конвейерных линиях. Используются в лабораторных демонстрационных установках, в системах машинного зрения как источник структурированной подсветки, а также в оптических испытательных стендах для визуального контроля соосности и центрировки компонентов оптического тракта.
Описание семейства продуктов
- Доступна оптика Line Generation
- Голые выводы для интеграции инструментов
- Фокусировка от 35 мм до бесконечности.
Автономные и миниатюрные лазерные диодные модули предлагают множество функций. Они являются идеальной заменой гелий-неонового лазера во многих приложениях и предлагают преимущества превосходной долговечности, небольшого размера и диапазона длин волн и мощностей. Эллиптические выходные лучи создаются с помощью регулируемой пользователем стеклянной фокусирующей линзы. Круглые выходные лучи производятся с использованием пластиковой линзы с большим фокусным расстоянием и подходят для приложений с большим расстоянием и юстировки. Приложения включают использование в качестве пилотных лучей для выравнивания, считывания штрих-кода, измерения, сканирования размеров, роботизированного управления, целеуказания, позиционирования и анализа. Инструмент фокусировки входит в комплект всех диодных модулей. Насадки для линейного генератора доступны для всех перечисленных диодных модулей. Блок питания, необходимый для работы, продается отдельно.
Примечание. Корпус лазерного диода электрически изолирован от напряжения питания.
