Поставщик
|
Edmund Optics |
|
Артикул
|
66-772 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.02 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
1.0 |
|
Длина катетов (мм)
|
0.7 |
Описание

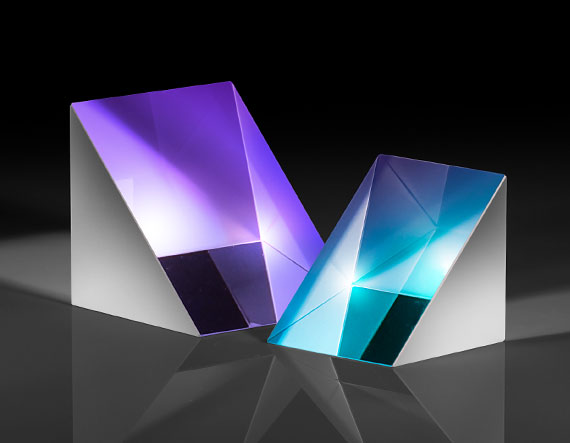

Прямая треугольная призма из оптического стекла N-BK7 представляет собой геометрическое тело с прямым углом между катетными гранями, используемое для изменения направления хода луча на 90 или 180 градусов за счёт полного внутреннего отражения либо преломления на входной и выходной гранях. N-BK7 — распространённая марка боросиликатного крон-стекла с хорошими характеристиками пропускания в видимом диапазоне и стабильными механическими свойствами, что делает материал стандартным выбором для типовых оптических элементов. Малый размер катетов 0.7 мм указывает на миниатюрное исполнение призмы, предназначенное для встраивания в компактные оптические сборки или МЭМС-подобные модули. Малые допуски на геометрию катетов при таком миниатюрном исполнении требуют прецизionного контроля углов и плоскостности граней на производстве, поскольку любое отклонение заметно сказывается на точности изменения хода луча.
Характеристики
- Тип: прямая треугольная призма
- Материал: N-BK7
- Длина катетов: 0.7 мм
- Исполнение поверхности: без покрытия
- Принцип действия: изменение хода луча посредством отражения или преломления
Отрасли применения
Миниатюрные призмы применяются в интегрированных оптических модулях, лазерных сканирующих системах, датчиках положения, компактных спектральных приборах и волоконно-оптических компонентах, где требуется изменение направления пучка на ограниченном пространстве. Дополнительно миниатюрные призмы применяются в оптических энкодерах, компактных дальномерах и в элементах интегральной оптики для локального изменения направления излучения.
Описание семейства продуктов
- Отклонение луча на 90°
- Изображение для левшей
- Доступно с алюминиевыми поверхностями и антибликовым покрытием.
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 изготовлены из прецизионного материала N-BK7 для использования в различных областях видимого света.
