Поставщик
|
Edmund Optics |
|
Артикул
|
37-983 |
|
Перемещение
|
0.75" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
2 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.72 |
|
Грузоподъемность, нормальная (фунты)
|
62 |
|
Точность прямой линии (дюймы)
|
0.00008/дюйм хода |
|
Примечание
|
Сквозное отверстие |
|
Градация (дюймы)
|
0.001 |
|
Перемещение (дюймы)
|
0.75 |
|
Ориентация привода
|
Центральная |
|
Тип привода
|
Точный винт (шаг 64) |
|
Высота (мм)
|
25.4 |
|
Высота (дюймы)
|
1.00 |
|
Размер платформы (мм)
|
66.5 x 66.5 |
|
Размер платформы (дюймы)
|
2.62 x 2.62 |
|
Тип
|
Дюймовая резьба |
|
Система направляющих
|
Подшипник |
|
Конструкция
|
Алюминиевая платформа |
|
Тип движения
|
Линейная (X) |
Описание

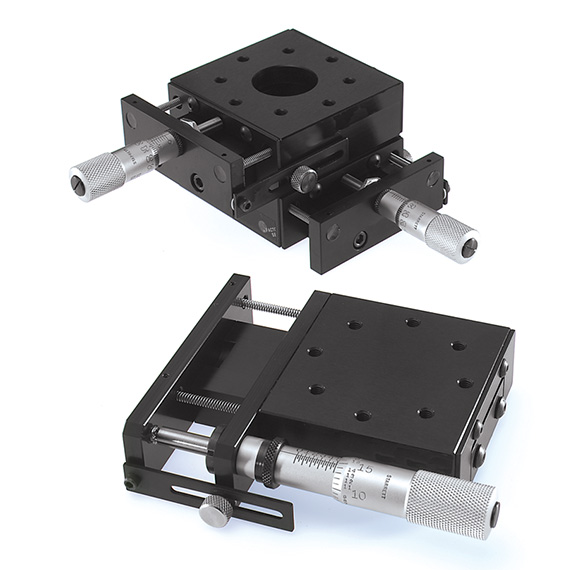

Система позиционирования 37-983 на шариковых подшипниках предназначена для точного линейного перемещения компонентов на ход 0.75 дюйма. Сквозное отверстие делает платформу удобной для интеграции в более сложные механические схемы, а винт на торце обеспечивает удобный доступ к регулировке в тех конфигурациях, где боковая сторона занята соседними узлами. Такая система подходит для точной настройки оптики, камер, датчиков и других компонентов, положение которых требуется менять плавно и надежно.
Платформа размером 2.62 x 2.62 рассчитана на установку более крупных узлов по сравнению с компактными моделями. Отсутствие градуировки делает изделие удобным для ручной юстировки, когда оператор ориентируется по результату настройки системы, а не по числовым значениям на шкале. Это практичное решение для лабораторных стендов и приборных сборок.
Характеристики
- Тип: система позиционирования на шариковых подшипниках
- Стандарт: дюймовый
- Перемещение: 0.75 дюйма
- Исполнение: без градуировки
- Расположение винта: на торце
- Конструкция: сквозное отверстие
- Размер платформы: 2.62 x 2.62
Отрасли применения
- Лабораторные установки
- Юстировка оптики
- Оптомеханика
- Измерительные стенды
- Приборостроение
