Поставщик
|
Edmund Optics |
|
Артикул
|
37-959 |
|
Перемещение
|
0.75" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
5 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.5 |
|
Грузоподъемность, нормальная (фунты)
|
25 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Thru-Hole |
|
Градация (дюймы)
|
Нет |
|
Перемещение (дюймы)
|
0.75 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
Fine Screw (64 Pitch) |
|
Высота (мм)
|
19.1 |
|
Высота (дюймы)
|
0.75 |
|
Размер платформы (мм)
|
44.4 x 44.4 |
|
Размер платформы (дюймы)
|
1.75 x 1.75 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

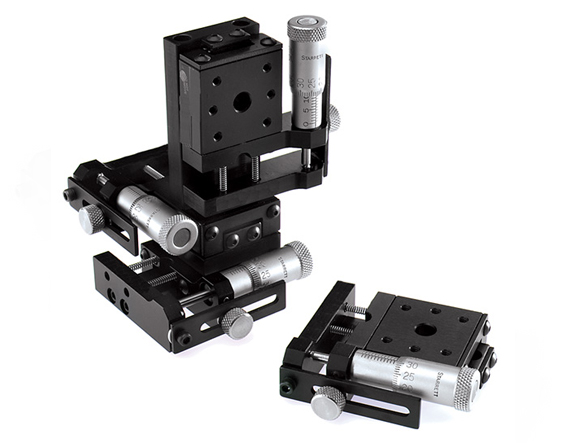

Система позиционирования 37-959 на шариковых подшипниках предназначена для плавного ручного перемещения оптических и механических узлов по одной оси. Ход 0.75 дюйма позволяет выполнять точную подстройку положения компонентов в лабораторных стендах, измерительных системах и инженерных установках, где важно аккуратно менять координату без рывков и перекосов. Сквозное отверстие расширяет варианты монтажа и упрощает интеграцию платформы в сложные механические схемы.
Винт сбоку делает регулировку удобной при определенной компоновке оборудования, когда доступ к торцу ограничен соседними узлами. Платформа размером 1.75 x 1.75 подходит для размещения компактных держателей, датчиков, оптических модулей и переходных элементов. Отсутствие градуировки делает модель удобной для задач, где важнее плавность и надежность перемещения, чем считывание относительного положения непосредственно по шкале.
Характеристики
- Тип: система позиционирования на шариковых подшипниках
- Стандарт: дюймовый
- Перемещение: 0.75 дюйма
- Исполнение: без градуировки
- Расположение винта: сбоку
- Конструкция: сквозное отверстие
- Размер платформы: 1.75 x 1.75
Отрасли применения
- Оптомеханика
- Точная юстировка
- Лабораторные стенды
- Измерительные системы
- Научные установки
