Поставщик
|
Edmund Optics |
|
Артикул
|
58-256 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Вес (кг)
|
1.1 |
|
Типичная телецентричность при 588 нм (°)
|
<0.003 |
|
Типичное искажение при 588 нм (%)
|
0.100 |
|
Стоковый парт-номер монтажного зажима
|
#56-024 Sold Separately |
|
Разрешение, пространство изображения MTF @ f / 10
|
>65% @ 40 lp/mm |
|
Числовая апертура NA, сторона объекта
|
0.061 |
|
Количество элементов (групп)
|
10 (7) |
|
Максимальный диаметр (мм)
|
68.00 |
|
Длина без резьбы (мм)
|
200.1 |
|
Резьба фильтра
|
M62 x 0.75 (Female) |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
8.8mm |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
9.9mm |
|
Глубина резкости (мм)
|
±0.95 at f/10 (20% @ 20 lp/mm) |
|
Стиль
|
VIS |
|
Тип
|
Telecentric Lens |
|
Крепление
|
C-Mount |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
98 - 123 |
|
Апертура (f / #)
|
f/6 - f/19.5 |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
9.9 x 7.4 |
|
Максимальный формат сенсора
|
1/1.8" |
|
Первичное увеличение PMAG
|
0.73X |
Описание

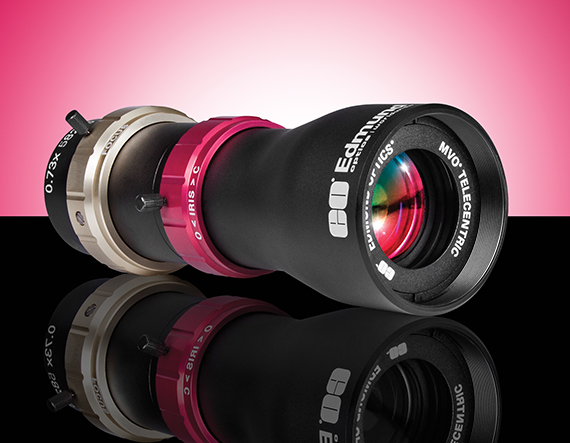

Телецентрический объектив GoldTL™ с увеличением 0.73X рассчитан на сенсор формата 1/2 дюйма и позволяет наблюдать поле зрения, примерно в 1.37 раза превышающее размер объекта, что удобно при работе с деталями, которые немного крупнее поля сенсора при масштабе 1:1. Такое значение увеличения редко встречается в стандартных линейках и создаёт удобный рабочий диапазон для задач, занимающих промежуток между масштабами 1X и 0.5X.
Как и другие объективы серии GoldTL™, этот артикул реализует телецентрическую схему пространства объекта, поддерживающую стабильный масштаб изображения при небольших вариациях рабочего расстояния. Телецентричность менее 0.2° обеспечивает достоверность результатов измерений и снижает погрешности, возникающие при допусках на высоту деталей на конвейере.
Формат сенсора 1/2 дюйма, под который оптимизирован этот объектив, позволяет использовать компактные и экономичные промышленные камеры. Конструкция GoldTL™ с фиксируемой фокусировкой и диафрагмой обеспечивает стабильность параметров системы при смене партий деталей и длительной эксплуатации без повторной юстировки.
Артикул 58-256 востребован в системах контроля деталей средних размеров, измерительных автоматах, задачах инспекции упаковки и штрих-кодов, где масштаб 0.73X создаёт удобное соотношение между размером детали и полем зрения камеры при сохранении высокой точности измерений.
Характеристики
- Бренд: Edmund Optics
- Артикул: 58-256
- Телецентрический объектив GoldTL™
- первичное увеличение: 0.73X
- формат сенсора: 1/2"
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
- Научные и лабораторные измерительные установки
