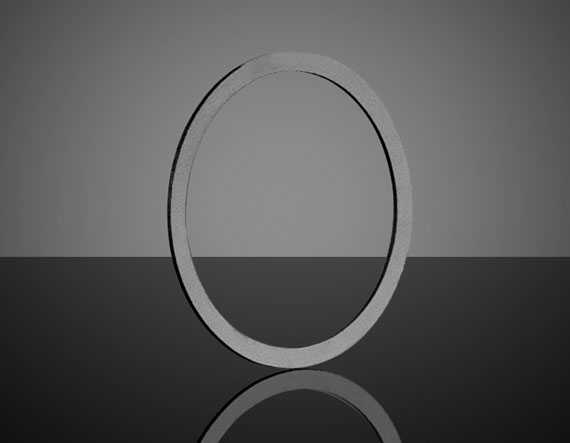

Разделительное кольцо, толщина: 0.5 мм, внутренний диаметр: 25 мм, внешний диаметр: 28.05 мм

Описание

Разделительное кольцо Edmund Optics (артикул 11-192) — это специализированный оптический или опто-механический компонент для работы в диапазоне: механическая оптика, монтажные сборки. Ключевые параметры: толщина 0,5 мм, внутренний диаметр 25 мм, внешний диаметр 28,05 мм. Данный компонент решает задачу точного позиционирования оптических элементов в механических сборках.

Тонкое кольцо с точными внутренним и внешним диаметрами используется как шим или распорка при монтаже линз и окон в оправы. Толщина 0,5 мм позволяет точно регулировать зазор и осевую позицию оптического элемента без перекоса. Материал и обработка обеспечивают отсутствие заусенцев, которые могли бы повредить рабочие поверхности. Данное исполнение (механический компонент) подбирается под спектр источника и требуемое качество волнового фронта. Изделие интегрируют в сборку как отдельный функциональный узел.

Характеристики

Геометрия кольца определяет допуск по зазору между линзой и оправой. Точная толщина критична для повторяемого осевого положения элемента в сборе. Указанные значения — толщина 0,5 мм, внутренний диаметр 25 мм, внешний диаметр 28,05 мм — определяют выбор держателя, расчёт апертуры, положение фокуса и допуски юстировки при монтаже.

При установке важно обеспечить чистоту рабочих поверхностей, избегать механических напряжений в оправе и соблюдать проектное направление распространения излучения. В лазерных системах дополнительно контролируют плотность мощности на элементе, угол падения и поляризацию. Это сохраняет расчётные параметры и продлевает срок службы покрытий.

Отрасли применения

Основные сферы использования: установка и центрирование линз и окон в оправы, компенсация зазоров, фиксация оптики в держателях. Компонент востребован в исследовательской фотонике, промышленном приборостроении, лазерных технологиях, телекоммуникациях и системах контроля качества.

Применяется в опто-механических сборках для установки зазоров между линзами, центрирования окон в оправах, компенсации публичных допусков по толщине. Точная геометрия исключает перекос оптического элемента при затяжке фиксирующего кольца. Грамотный подбор сопутствующей оптики и механики позволяет реализовать заявленные параметры в полной мере.

Описание семейства продуктов

• Толщина от 0,1 мм до 60 мм.
• Объедините детали разной толщины, чтобы создать оптимальное расстояние.
• Тусклое черное покрытие для уменьшения рассеянного света.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

Многоэлементные прокладочные кольца и проставочные трубки TECHSPEC® обеспечивают простой способ управления оптическим расстоянием внутри многоэлементных наружных трубок TECHSPEC®. Использование различных комбинаций толщины колец и трубок позволяет создать оптимальное оптическое расстояние для вашего приложения. Эти дистанционирующие элементы имеют тускло-черное покрытие для уменьшения нежелательного внутреннего рассеянного света. Многоэлементные прокладочные кольца и проставочные трубки TECHSPEC® являются важным компонентом любой оптической системы, требующей точного размещения оптических элементов. Распорные трубки толщиной 10 мм и более имеют внутреннюю резьбу перегородки для сильного антибликового эффекта, еще больше уменьшая нежелательный рассеянный свет.

Примечание. Комплект проставочных колец TECHSPEC (№11-193) и Комплект проставочных трубок TECHSPEC (№11-208) обеспечивают полный набор возможностей EO по расстоянию по сниженной цене.
