Разделительное латунное кольцо ID5, толщина: 0.50 мм

Описание

Разделительное латунное кольцо ID5 представляет собой тонкую проставку, изготовленную из латуни, предназначенную для точной регулировки расстояния между оптическими компонентами или элементами оправы в оптомеханической сборке. Латунь выбрана благодаря сочетанию достаточной механической прочности, коррозионной стойкости и простоты прецизионной обработки на требуемую толщину. Малая толщина 0.50 мм позволяет использовать кольцо для тонкой настройки зазоров в сборках, где требуется корректировка на доли миллиметра. Подбор толщины дистанционного кольца из доступного ряда типоразмеров позволяет добиться требуемого зазора между элементами без изготовления кольца на заказ, что ускоряет сборку оптических узлов на производстве.

Характеристики

• Тип: разделительное (дистанционное) кольцо
• Материал: латунь
• Обозначение: ID5
• Толщина: 0.50 мм
• Поставщик: Edmund Optics
• Артикул: 35-765

Отрасли применения

Дистанционные кольца такого типа применяются при сборке линзовых блоков, объективов и держателей оптики, где необходима точная настройка расстояния между элементами для достижения заданного фокусного расстояния или компенсации допусков изготовления. Они широко используются в оптическом приборостроении, производстве объективов и лабораторной сборке прецизионных оптических узлов. Кроме того, латунные проставки такого рода обычно поставляются в наборах различной толщины, что даёт возможность комбинировать несколько колец для достижения нужного суммарного зазора в оптической сборке.

Описание продукции:

- Почерневшая латунная конструкция;

- Обеспечьте точное расстояние между компонентами;

- Доступны толщины от 0.25 мм до 50 мм.

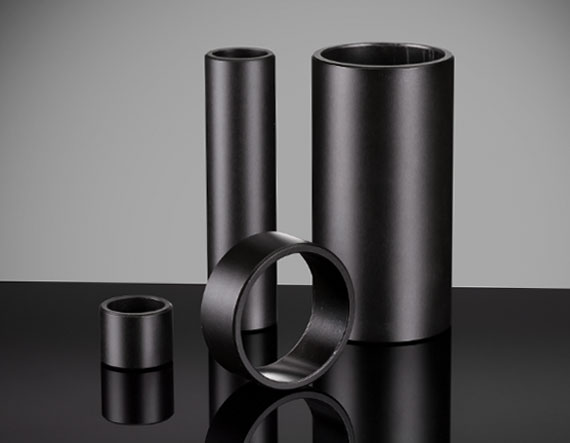

Латунные разделительные кольца TECHSPEC® ID предназначены для использования с тубусами линз TECHSPEC ID для расстановки отдельных оптических элементов. Эти латунные разделительные кольца имеют черненую конструкцию для уменьшения внутреннего рассеянного света, а также жесткие допуски для обеспечения точного расстояния между оптическими компонентами. Комбинации различной толщины могут быть использованы для удовлетворения любых требований к зазорам. Латунные разделительные кольца TECHSPEC предлагают ряд вариантов расстояния от 0.25 мм до 50 мм и могут использоваться в любом креплении, которое поддерживает оптику диаметром 12.7 мм или 25.4 мм.
