Поставщик
|
Edmund Optics |
|
Артикул
|
66-771 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Длина волны
|
400-2000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.02 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Длина гипотенузы (мм)
|
0.7 |
|
Длина катетов (мм)
|
0.5 |
Описание

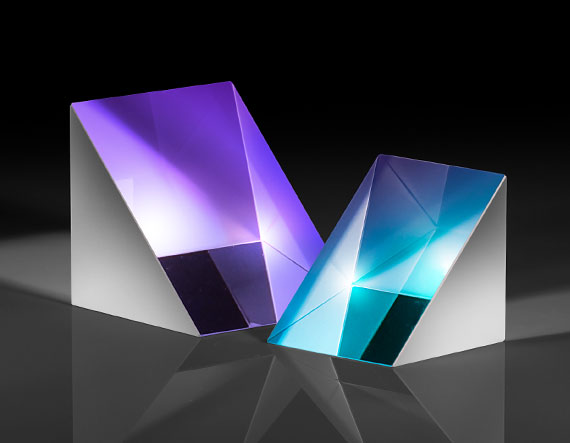

Прямая треугольная призма из N-BK7, алюминиевое покрытие для 400-2000 нм, длина катетов: 0.5 мм Edmund Optics относится к прямым треугольным призмам (right angle prisms), которые традиционно используются для поворота изображения или оптического пучка на 90°. В зависимости от ориентации призмы изображение может быть инвертированным или зеркально отражённым, что удобно при построении зрительных труб, перископов и других оптических приборов.
Подложка из оптического стекла N-BK7 обеспечивает высокое качество изображения в видимом диапазоне и хорошую прозрачность до ближнего ИК. Алюминиевые покрытия, оптимизированные для диапазона 425–675 нм или 400–2000 нм, позволяют использовать призму как зеркальный элемент с высоким коэффициентом отражения на гипотенузе, минимизируя потери на отражение и обеспечивая стабильное перенаправление пучка.
Прямые треугольные призмы широко применяются в оптическом приборостроении, системах визуализации, лазерной оптике и научных установках. Разнообразие размеров катетов и типов покрытий позволяет подобрать решение под конкретные требования по габаритам и рабочему диапазону длин волн, а стандартные варианты упрощают интеграцию в существующие конструкции.
Характеристики
- Производитель: Edmund Optics
- Артикул: 66-771
- Наименование: Прямая треугольная призма из N-BK7, алюминиевое покрытие для 400-2000 нм, длина катетов: 0.5 мм
- Тип изделия: Прямая треугольная призма
Отрасли применения
- Оптическое приборостроение — зрительные трубы, перископы и оптические прицелы
- Системы визуализации — изменение направления оптического тракта и ориентации изображения
- Лазерные системы — поворот и перенаправление луча при построении сложных трасс
- Интерферометрия — формирование плеч интерферометра с поворотом пучка
- Микроскопия — построение выводов изображения и вспомогательных каналов наблюдения
- Научные исследования — экспериментальные схемы с использованием преломления и отражения
- Образовательные стенды — демонстрация свойств призм и отражения под углом 90°
