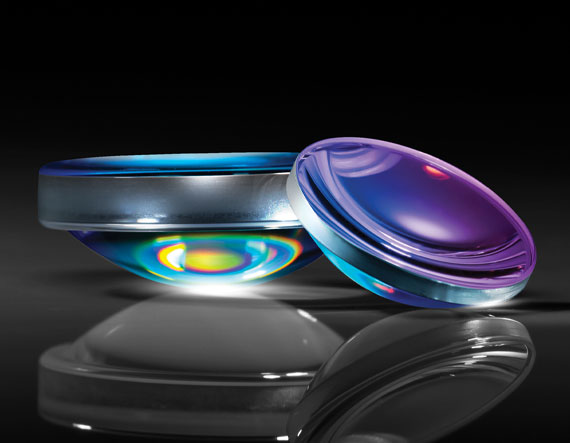

Литая асферическая линза HOYA, чистая апертура: 0.55, фокусное расстояние: 3.0 мм

Описание

Литая (молдованная) асферическая линза 13-589 производства HOYA изготовлена методом точного прессования стекла (precision glass molding) и имеет короткое фокусное расстояние 3,0 мм при высокой числовой апертуре 0,55. Такое сочетание параметров характерно для коллимирующих линз лазерных диодов и линз ввода излучения в оптическое волокно, где малый размер источника требует короткофокусной оптики с большим углом сбора света для эффективного захвата всей расходящейся диаграммы направленности излучения.

Асферическая форма поверхности линзы устраняет сферическую аберрацию в одном элементе, что принципиально важно при высокой числовой апертуре — сферическая линза с сопоставимым NA вносила бы значительную аберрацию, недопустимую для дифракционно-ограниченной коллимации или фокусировки пучка лазерного диода.

Технология точного литья (molding) позволяет массово производить асферические линзы с повторяемой точностью формы поверхности при существенно меньшей стоимости по сравнению с традиционной штучной шлифовкой и полировкой асферики, что сделало молдованные асферические линзы стандартным компонентом в компактных лазерных модулях, волоконно-оптических передатчиках и считывающих головках.

Характеристики

• Артикул: 13-589; производитель: HOYA (поставляется через Edmund Optics)
• Тип: литая (молдованная) асферическая линза
• Числовая апертура (NA): 0,55
• Фокусное расстояние: 3,0 мм
• Материал: оптическое стекло, формуемое прецизионным литьём
• Технология изготовления: precision glass molding

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Волоконно-оптические линии связи
• Спектроскопия и аналитическое приборостроение
• Научные исследования и опытно-конструкторские работы
• Коллимация излучения лазерных диодов
• Ввод/вывод излучения в оптическое волокно
• Волоконно-оптические передатчики и считывающие головки

Описание семейства продуктов

• Прецизионные литые линзы из стекла
• Компактные размеры для интеграции в измерительные системы.
• Доступно несколько стеклянных подложек

Асферические линзы HOYA из формованного стекла используются в тех случаях, когда требуются линзы небольшого размера с высоким коэффициентом пропускания, которые корректируют сферическую аберрацию. Эти асферические линзы изготавливаются с помощью запатентованного процесса литья, который создает прецизионные асферические поверхности для минимизации ошибки волнового фронта. Небольшие диаметры и толщина позволяют интегрировать эти литые асферические линзы в измерительные системы, биомедицинские приборы или другие оптические инструменты. Асферические линзы из формованного стекла HOYA доступны в нескольких типах стекла, которые обеспечивают более высокие показатели преломления и более низкую дисперсию, чем другие предложения асферических линз из формованного стекла.
