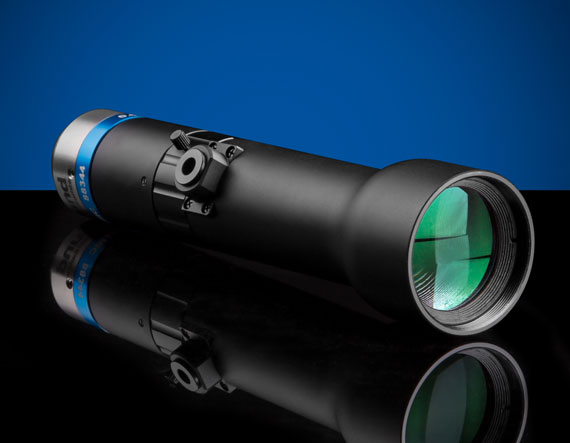

Поставщик
|
Edmund Optics |
|
Артикул
|
88-344 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
14.4mm |
|
Резьба фильтра
|
M37 x 0.75 (Female) |
|
Длина без резьбы (мм)
|
156.2 |
|
Максимальный диаметр (мм)
|
40.00 |
|
Количество элементов (групп)
|
7 (6) |
|
Числовая апертура NA, сторона объекта
|
0.041 |
|
Разрешение, пространство изображения MTF @ f / 10
|
>40% @ 40 lp/mm |
|
Стоковый парт-номер монтажного зажима
|
#56-870 Sold Separately |
|
Типичное искажение при 588 нм (%)
|
<0.200 |
|
Типичная телецентричность при 588 нм (°)
|
<0.012 |
|
Вес (г)
|
233 |
|
Допуск рабочего расстояния (мм)
|
±3 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
9.6mm |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
12.8mm |
|
Глубина резкости (мм)
|
±2.1 at f/10 (20% @ 20 lp/mm) |
|
Конструкция
|
Anodized Aluminum |
|
Тип
|
Telecentric Lens |
|
Крепление
|
C-Mount |
|
Покрытие
|
425 - 675nm BBAR |
|
Апертура (f / #)
|
f/6 - f/22 |
|
Рабочее расстояние (мм)
|
120.00 |
|
Стиль
|
In-Line Illumination |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
14.4 x 10.8 |
|
Максимальный формат сенсора
|
1/1.8" |
|
Первичное увеличение PMAG
|
0.5X |
Описание семейства продуктов
- <0,1° телецентричности
- Двусторонние телецентрические конструкции
- Дизайн с высокой светосилой f/6
- Разработан для сенсоров размером ½” и 2/3”.
Телецентрические линзы TECHSPEC® SilverTL™ идеально подходят как для онлайновых, так и для автономных производственных приложений машинного зрения, которые требуют точных измерений. Эти объективы сочетают в себе высококачественную оптику с упрощенной механической конструкцией без фокусировки и регулируемой диафрагмой с помощью стопорного установочного винта. Телецентрические линзы TECHSPEC® SilverTL™ предназначены для метрологических и контрольно-измерительных приложений и предлагают варианты встроенного освещения для максимальной универсальности. Каждый объектив также имеет стандартную резьбу для переднего фильтра для использования с цветными фильтрами, поляризаторами, защитными окнами и адаптерами освещения для светодиодных или волоконно-оптических кольцевых ламп.
Примечание. Имеются монтажные кронштейны, которые подходят для монтажной поверхности диаметром 30 мм.
