Литая асферическая линза HOYA, чистая апертура: 0.50, фокусное расстояние: 4.5 мм

Описание

Асферическая линза 13-588 компании Edmund Optics — литая (отпрессованная по прецизионной форме) линза диаметром не указан (компактная линза) мм, Числовая апертура (NA) — 0,50.

У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.

Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.

Фокусное расстояние линзы составляет 4,5 мм, а числовая апертура 0,50 показывает, насколько широкий конус света линза способна собрать или сфокусировать при таком коротком фокусном расстоянии, — чем выше числовая апертура, тем ярче получается изображение или тем сильнее собирается свет, но тем строже требования к точности изготовления поверхности.

Характеристики

• Артикул: 13-588; производитель: Edmund Optics
• Тип: асферическая линза (литая)
• Диаметр: не указан (компактная линза) мм
• Числовая апертура (NA): 0,50
• Материал: стекло HOYA
• Просветляющее покрытие: отсутствует

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание семейства продуктов

• Прецизионные литые линзы из стекла
• Компактные размеры для интеграции в измерительные системы.
• Доступно несколько стеклянных подложек

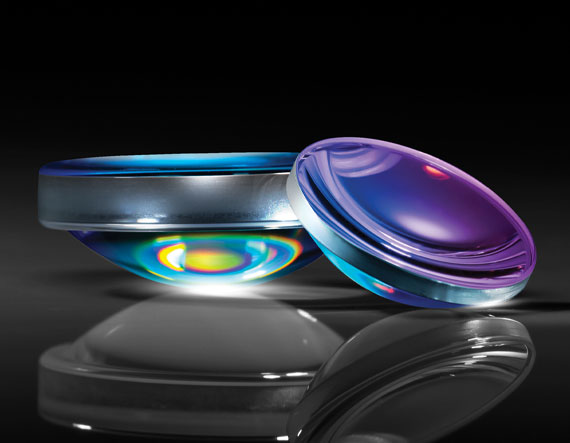

Асферические линзы HOYA из формованного стекла используются в тех случаях, когда требуются линзы небольшого размера с высоким коэффициентом пропускания, которые корректируют сферическую аберрацию. Эти асферические линзы изготавливаются с помощью запатентованного процесса литья, который создает прецизионные асферические поверхности для минимизации ошибки волнового фронта. Небольшие диаметры и толщина позволяют интегрировать эти литые асферические линзы в измерительные системы, биомедицинские приборы или другие оптические инструменты. Асферические линзы из формованного стекла HOYA доступны в нескольких типах стекла, которые обеспечивают более высокие показатели преломления и более низкую дисперсию, чем другие предложения асферических линз из формованного стекла.
