Поставщик
|
Edmund Optics |
|
Артикул
|
33-466 |
|
Перемещение
|
0.5" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
5 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.5 |
|
Грузоподъемность, нормальная (фунты)
|
25 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Thru-Hole |
|
Градация (дюймы)
|
0.001 |
|
Перемещение (дюймы)
|
0.5 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
English Micrometer |
|
Высота (мм)
|
19.1 |
|
Высота (дюймы)
|
0.75 |
|
Размер платформы (мм)
|
44.4 x 44.4 |
|
Размер платформы (дюймы)
|
1.75 x 1.75 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

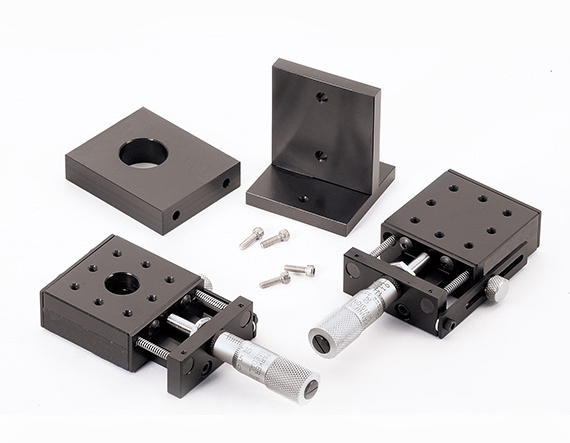

Система позиционирования 33-466 на шариковых подшипниках предназначена для точного одноосевого перемещения в дюймовых механических и оптических системах. Диапазон перемещения 0.5" подходит для тонкой настройки положения малых компонентов, а платформа размером 1.75 x 1.75 мм указана как компактная рабочая база для держателей, образцов, датчиков или миниатюрных узлов. Сквозное отверстие расширяет варианты применения и позволяет использовать платформу в схемах с проходящим оптическим каналом или центральным доступом.
Шариковые подшипники обеспечивают плавное движение и удобную ручную регулировку. Дюймовый микрометр повышает точность настройки и позволяет более уверенно контролировать перемещение по сравнению с простым винтовым приводом без отсчета. Винт на торце обеспечивает привычное управление и удобен при установке платформы в ряд с другими компонентами на оптической плите или внутри приборной конструкции.
33-466 подходит для юстировки линз, волоконных держателей, малых зеркал, образцов, датчиков и измерительных головок. Изделие может применяться в лабораторных стендах, системах контроля качества, микроскопических установках и компактных приборах. Сочетание микрометрической регулировки, сквозного отверстия и плавного хода делает платформу полезной для задач, где требуется повторяемое позиционирование и визуальный или измерительный контроль результата. Она помогает ускорить настройку и повысить стабильность рабочего положения компонентов.
Характеристики
- Тип изделия: система линейного позиционирования.
- Артикул: 33-466.
- Направляющий узел: шариковые подшипники.
- Стандарт: дюймовый.
- Диапазон перемещения: 0.5".
- Регулировка: дюймовый микрометр и винт на торце.
- Особенность: сквозное отверстие.
- Размер платформы: 1.75 x 1.75 мм.
Отрасли применения
- Оптическая юстировка.
- Микроскопия и работа с образцами.
- Позиционирование датчиков.
- Лабораторные измерительные стенды.
- Прототипирование приборов.
- Промышленная настройка малых узлов.
