Поставщик
|
Edmund Optics |
|
Артикул
|
37-924 |
|
Перемещение
|
0.5" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
3 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.16 |
|
Грузоподъемность, нормальная (фунты)
|
6 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Thru-Hole |
|
Градация (дюймы)
|
0.001 |
|
Перемещение (дюймы)
|
0.5 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
English Micrometer |
|
Высота (мм)
|
12.7 |
|
Высота (дюймы)
|
0.50 |
|
Размер платформы (мм)
|
31.8 x 31.0 |
|
Размер платформы (дюймы)
|
1.25 x 1.22 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

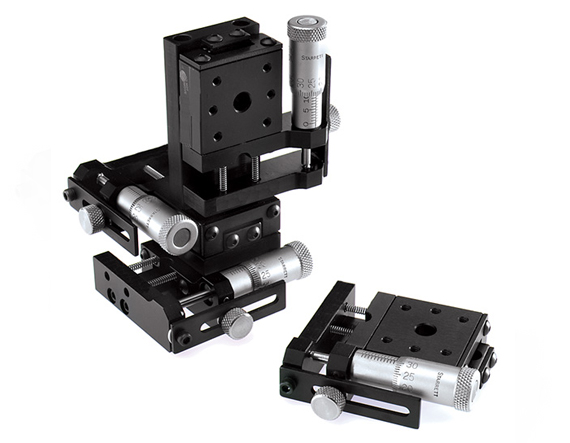

Данная система позиционирования на шариковых подшипниках сочетает компактные размеры, точную ручную подстройку и наличие сквозного отверстия, что делает ее особенно удобной для задач с проходящим лучом, кабелем, зондом или крепежным элементом. Ход 0,5 дюйма ориентирован на тонкую локальную настройку, когда необходимо выполнить аккуратное смещение небольшого узла в пределах ограниченной зоны. Конструкция обеспечивает плавное перемещение платформы и подходит для операций, где чувствительность системы требует мягкого и контролируемого ручного управления.
Дюймовый микрометр облегчает работу в дюймовых измерительных стандартах, а боковой винт делает доступ к регулировке удобным в тесных корпусах и многокомпонентных сборках, где торцевое управление может быть неудобно. Сквозное отверстие в платформе позволяет использовать изделие в оптических каналах, системах подсветки, схемах с проходящим излучением, а также при монтаже вокруг центрального элемента. Это преимущество особенно заметно в компактных приборах, где важно совместить регулировку положения и сохранение функционального прохода через рабочую область.
Размер платформы 1,25 x 1,22 мм указывает на ориентированность модели на миниатюрные узлы и точечные зоны установки. Платформа подходит для тонкой юстировки оптических компонентов, настройки датчиков в приборах анализа, позиционирования небольших образцов, монтажа микрооснастки и создания корректировочных механизмов в исследовательских установках. Модель хорошо подходит для инженеров и разработчиков, которым нужен компактный ручной модуль с точной подачей, боковым доступом к регулировке и полезной возможностью пропустить через центральную часть рабочий луч или другой функциональный элемент системы.
Характеристики
- Тип изделия: компактная система линейного позиционирования на шариковых подшипниках
- Стандарт исполнения: дюймовый
- Диапазон перемещения: 0,5 дюйма
- Узел настройки: дюймовый микрометр
- Расположение винта: сбоку
- Конфигурация рабочей поверхности: сквозное отверстие
- Размер платформы: 1,25 x 1,22 мм
Отрасли применения
- Оптические каналы и лазерные схемы
- Компактные аналитические приборы
- Юстировка сенсоров и приемников излучения
- Научные исследования и лабораторные модули
- Микромеханические и приборные сборки
- Разработка компактной измерительной оснастки
