Поставщик
|
Edmund Optics |
|
Артикул
|
37-932 |
|
Перемещение
|
0.5" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
5 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.5 |
|
Грузоподъемность, нормальная (фунты)
|
25 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Solid Top |
|
Градация (дюймы)
|
0.001 |
|
Перемещение (дюймы)
|
0.5 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
English Micrometer |
|
Высота (мм)
|
19.1 |
|
Высота (дюймы)
|
0.75 |
|
Размер платформы (мм)
|
44.4 x 44.4 |
|
Размер платформы (дюймы)
|
1.75 x 1.75 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

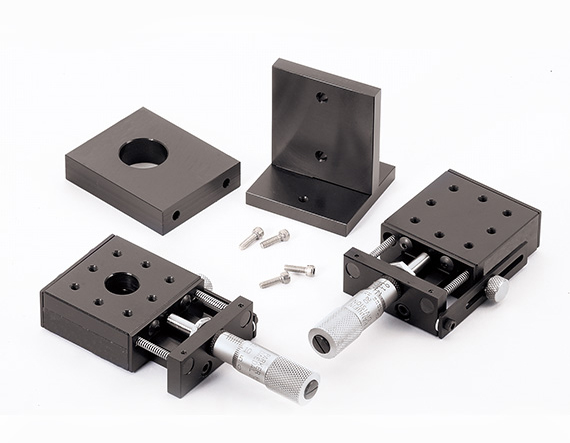

Система позиционирования на шариковых подшипниках с перемещением 0,5 дюйма предназначена для точной ручной настройки малых и средних по размеру компонентов, когда требуется компактный механизм с устойчивой рабочей площадкой и удобным торцевым управлением. Конструкция ориентирована на применение в дюймовых системах и обеспечивает плавное, предсказуемое перемещение платформы, позволяя оператору аккуратно выполнять юстировку без резких рывков. Модель подходит для тех задач, где основной упор делается на точность финишной подстройки, а не на большой запас хода.
Дюймовый микрометр делает регулировку наглядной и удобной для пользователей дюймовой измерительной базы. Винт на торце хорошо вписывается в линейные компоновки, где узел настраивается вдоль направления движения и при этом важно сохранить свободный доступ к боковым поверхностям. Сплошной верх особенно полезен для надежной установки компонентов, которым требуется полная опора без центрального отверстия. Размер платформы 1,75 x 1,75 мм обеспечивает более широкую рабочую поверхность по сравнению с ультракомпактными вариантами, сохраняя при этом общую компактность изделия.
Платформа может использоваться для монтажа сенсорных головок, небольших оптических держателей, миниатюрных камер, образцов, технологических пластин и легкой лабораторной оснастки. Она подходит для измерительных стендов, научных установок, узлов точной сборки, приборных модулей и задач контроля качества, где важно быстро и удобно вносить малые коррекции в положение рабочего элемента. Благодаря сочетанию короткого хода, устойчивой опорной поверхности и торцевого управления система позволяет организовать надежную и понятную в эксплуатации ступень тонкой ручной регулировки.
Характеристики
- Тип изделия: система линейного позиционирования на шариковых подшипниках
- Стандарт исполнения: дюймовый
- Диапазон перемещения: 0,5 дюйма
- Механизм регулировки: дюймовый микрометр
- Расположение винта: на торце
- Конфигурация верхней части: сплошной верх
- Размер платформы: 1,75 x 1,75 мм
Отрасли применения
- Лабораторная оптика и фотоника
- Измерительные и аналитические приборы
- Сборка сенсорных модулей
- Компактные испытательные стенды
- Точная настройка образцов и миниоснастки
- Инженерные разработки и прототипирование
