Поставщик
|
Edmund Optics |
|
Артикул
|
38-970 |
|
Перемещение
|
0.5" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
3 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Вес (фунты)
|
0.16 |
|
Грузоподъемность, нормальная (фунты)
|
6 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Solid Top |
|
Градация (дюймы)
|
0.001 |
|
Перемещение (дюймы)
|
0.5 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
English Micrometer |
|
Высота (мм)
|
12.7 |
|
Высота (дюймы)
|
0.50 |
|
Размер платформы (мм)
|
31.8 x 31.0 |
|
Размер платформы (дюймы)
|
1.25 x 1.22 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

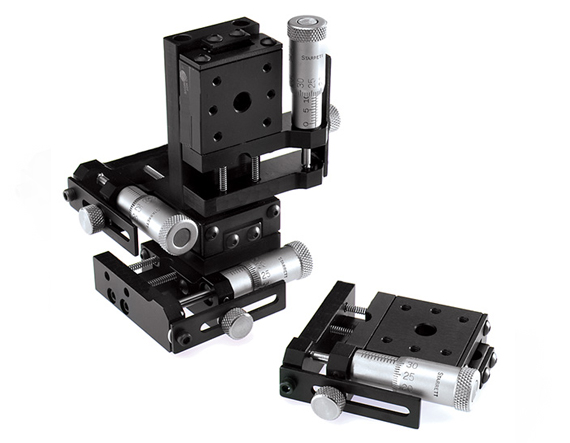

Компактная система позиционирования на шариковых подшипниках с ходом 0,5 дюйма предназначена для точной ручной подстройки малогабаритных узлов в условиях ограниченного монтажного пространства. Небольшой диапазон перемещения особенно полезен там, где требуется аккуратная финишная юстировка, а сама регулируемая ступень должна занимать минимум места в приборе или лабораторной сборке. Благодаря конструкции на шариковых подшипниках платформа перемещается плавно, что важно при работе с чувствительными датчиками, оптическими элементами, миниатюрными держателями и образцами.
Дюймовый микрометр позволяет выполнять тонкую настройку в системах, где принята дюймовая размерность, а боковое расположение винта делает изделие удобным для монтажа в узких отсеках, рядом с торцевыми упорами или в компоновках, где доступ к торцу ограничен соседним оборудованием. Сплошной верх обеспечивает полноценную опорную поверхность для установки компонентов, которым требуется ровное основание без центрального прохода. Размер платформы 1,25 x 1,22 мм подчеркивает компактный характер модели и делает ее подходящей для локальных точек регулировки в плотной приборной архитектуре.
Такая платформа может использоваться для доводки положения миниатюрных оптических узлов, юстировки датчиков относительно объекта измерения, настройки положения исследуемого образца, размещения небольших технологических пластин и создания ручных корректировочных ступеней в прецизионных приборах. Модель востребована в случаях, когда нужно совместить небольшие габариты, точную подачу и удобное боковое управление. Это эффективное решение для интеграции в лабораторное, аналитическое и инженерное оборудование, где стабильная работа регулируемого узла напрямую влияет на качество настройки всей системы.
Характеристики
- Тип изделия: компактная система линейного позиционирования на шариковых подшипниках
- Стандарт исполнения: дюймовый
- Диапазон перемещения: 0,5 дюйма
- Механизм настройки: дюймовый микрометр
- Расположение винта: сбоку
- Конфигурация платформы: сплошной верх
- Размер платформы: 1,25 x 1,22 мм
Отрасли применения
- Компактные оптические модули
- Малогабаритные измерительные приборы
- Юстировка датчиков и миниатюрных камер
- Лабораторные исследования и микромеханика
- Инженерное прототипирование
- Точная сборка приборных узлов
