Миниатюрная система позиционирования, ручное управление, перемещение по X-Y, перемещение: 0.5"

Описание

Миниатюрная система позиционирования с ручным управлением и перемещением по двум взаимно перпендикулярным осям X и Y представляет собой механическую платформу точного перемещения, предназначенную для установки и юстировки оптических или измерительных компонентов в горизонтальной плоскости. Конструкция построена на основе направляющих скольжения и микрометрического или винтового привода, позволяющего плавно и предсказуемо смещать рабочую платформу в заданном диапазоне хода с высокой повторяемостью позиционирования. Ручное управление подразумевает отсутствие электропривода: перемещение задаётся оператором вручную посредством регулировочных винтов, что обеспечивает простоту эксплуатации, отсутствие электрических помех и высокую надёжность при работе в лабораторных условиях, где не требуется автоматизация процесса юстировки. Компактные габариты системы делают её удобной для встраивания в плотно скомпонованные оптические схемы, где место для крупногабаритных подвижных столиков ограничено.

Характеристики

• Тип изделия: миниатюрная система позиционирования (XY-столик)
• Тип управления: ручное
• Оси перемещения: X и Y (две взаимно перпендикулярные оси)
• Диапазон перемещения: 0.5 дюйма по каждой оси

Отрасли применения

Миниатюрные XY-позиционеры с ручным управлением широко применяются в лабораторной оптике для точной юстировки положения линз, зеркал, диафрагм, детекторов и волоконных наконечников относительно оптической оси системы. Такие столики востребованы в спектроскопических установках, где требуется точная настройка положения образца или оптического компонента в двух измерениях, в системах вывода излучения из оптоволокна, при юстировке камер и датчиков в оптических тестовых стендах. Компактность и ручное управление делают устройство удобным инструментом для быстрой настройки прототипов оптических приборов, учебных лабораторных комплексов по фотонике и оптике, а также для точного позиционирования образцов в микроскопии и метрологических измерениях, где не требуется автоматизированное программное управление перемещением.

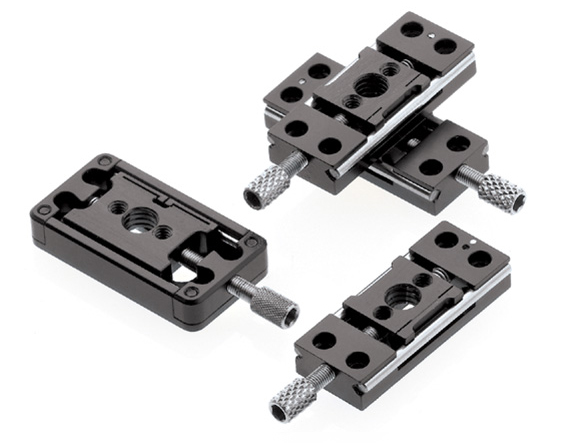

Описание семейства продуктов

• Доступны два микроразмера
• Версии с закрытыми направляющими
• Три варианта путешествий
• Модели осей X, XY и XYZ

Эти ступени представляют собой прорыв в размерах и самые маленькие позиционеры, доступные на сегодняшний день. Каретка с положительной пружиной обеспечивает точное, плавное движение без люфта. Точность прямой линии менее 2 микрон. Имеет тонкий ходовой винт 80 TPI. Более крупная серия, размер ступени B, предназначена для более длинных перемещений и более высоких нагрузок. Полностью совместимые с метрическими размерами зазоры. Версии с закрытыми направляющими немного шире, но обеспечивают защиту направляющих. Аксессуары позволяют устанавливать наши прецизионные отверстия для пространственной фильтрации. Конструкция из анодированного алюминия с направляющими из нержавеющей стали.
