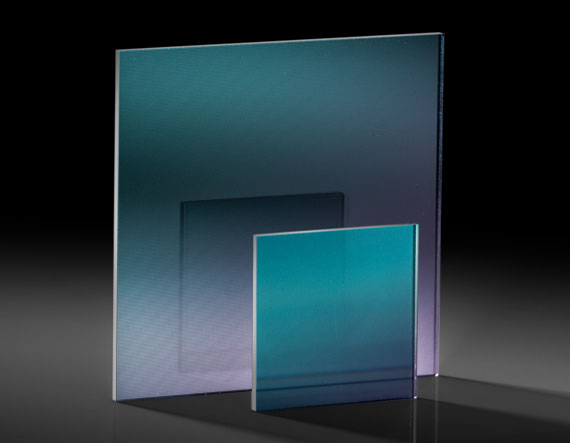

Высокоточная решетка Ронки, размер: 0.5" x 0.5", частота: 100 пар линий/мм

Описание

Высокоточная решётка Ронки размером 0,5" × 0,5" и частотой 100 пар линий/мм — это тестовая мишень, предназначенная для оценки разрешения, полевого искажения и стабильности парафокальности в системах визуализации и технического зрения. Решётка Ронки представляет собой набор чередующихся прозрачных и непрозрачных полос, где каждая пара полос (одна тёмная и одна светлая) образует одну пару линий. Частота 100 пар линий/мм соответствует циклам шириной порядка 10 мкм, что позволяет проверять высокое разрешение оптических систем и камер.

Мишень нанесена на стеклянный субстрат (обычно float glass) и покрыта вакуумно нанесённым хромом, образующим непрозрачные полосы с высокой оптической плотностью. Прозрачные участки позволяют свету проходить к детектору или матрице камеры, в то время как непрозрачные блокируют свет, создавая чёткий периодический рисунок. Высокая точность изготовления обеспечивает параллельность линий, равенство ширины прозрачных и непрозрачных полос и стабильность частоты по всей площади поля.

Характеристики

Решётки Ронки с частотой 100 пар линий/мм выполняются на стеклянных подложках с толщиной порядка 1,5 мм и размером 0,5" × 0,5". Параллельность линий друг другу и относительно края субстрата выдерживается в пределах нескольких угловых секунд, а точность позиционирования рисунка относительно подложки — порядка ±1°. Хромовое покрытие обеспечивает оптическую плотность порядка OD >3, что даёт высокий контраст между светлыми и тёмными полосами.

Поверхностная плоскостность подложки обычно около 1λ по P‑V, что достаточно для задач тестирования разрешения и геометрии. Частота 100 пар линий/мм соответствует пространственному периоду 10 мкм, где каждая линия имеет примерно половину ширины пары, то есть около 5 мкм. Это позволяет использовать мишень для оценки предельного разрешения объективов, камер и систем визуализации. Мишень совместима с стандартными держателями и может использоваться как в проходящем, так и в отражающем режиме в зависимости от конфигурации системы.

Отрасли применения

Решётки Ронки широко применяются в системах тестирования оптики и машинного зрения, где необходимо оценить разрешение, геометрические искажения и стабильность парафокальности. Они используются в лабораториях при настройке объективов, камер, микроскопов и других приборов, а также при контроле качества оптических компонентов. Частота 100 пар линий/мм подходит для проверки систем с высоким разрешением и малым размером пикселя.

В промышленности такие мишени применяются в оборудованиях для контроля качества визуизационных систем, в производстве оптики и камер, а также в центрах метрологии. В научных исследованиях решётки используются для калибровки оптических трактов, проверки теоретических моделей и оценки влияния различных аберраций на изображение. Компактный размер 0,5" × 0,5" делает мишень удобной для интеграции в тестовые стенды и переносные приборы.

Описание семейства продуктов

• Хром на стекле
• Высокая устойчивость
• Лучше вытравленных и заполненных линеек
• Линии, параллельные краю
• Английская и метрическая версии

Высокоточные стеклянные мишени Ronchi Ruling Glass отлично подходят для оценки разрешения, искажения поля и парфокальной стабильности. Доступно множество различных версий пар линий на дюйм (LPI) и пар линий на миллиметр (лп/мм). Доступны квадраты размером 1", 2", 4" и 6".
