Миниатюрная система позиционирования, ручное управление, перемещение по X-Y-Z, перемещение: 0.5", закрытая конструкция

Описание

Миниатюрная система позиционирования — это компактный механический узел для точной ручной юстировки положения оптических или механических компонентов сразу по трём осям — X, Y и Z. Конструкция построена по закрытому принципу: подвижные направляющие и элементы привода скрыты внутри корпуса, что защищает механизм от пыли и случайных повреждений и упрощает встраивание узла в сложные оптические тракты. Перемещение по каждой из осей осуществляется вручную, как правило, посредством микрометрических или тонкорезьбовых винтов, обеспечивающих плавную регулировку без рывков и люфтов. Заявленный ход перемещения 0,5 дюйма (около 12,7 мм) является типичным значением для настольных юстировочных столиков, применяемых при финальной подгонке положения линз, диафрагм, зеркал или источников излучения в оптических системах. Закрытая конструкция также обеспечивает механическую стабильность узла при вибрациях и температурных колебаниях, снижая риск смещения оптической оси в процессе длительной эксплуатации.

Характеристики

• Тип: система позиционирования X-Y-Z
• Способ управления: ручное (микрометрические винты)
• Диапазон перемещения: 0,5 дюйма по каждой оси
• Конструкция: закрытого типа
• Назначение: точная юстировка положения оптических и механических элементов

Отрасли применения

Такие позиционеры применяются при сборке и настройке лазерных систем, интерферометров, спектрометров и микроскопов, где требуется прецизионное совмещение оптических осей. Они востребованы в научно-исследовательских лабораториях при построении экспериментальных оптических стендов, в производстве фотонных модулей и волоконно-оптических компонентов, а также в контрольно-измерительном оборудовании, где узел позволяет оперативно центрировать образец или детектор относительно пучка излучения.

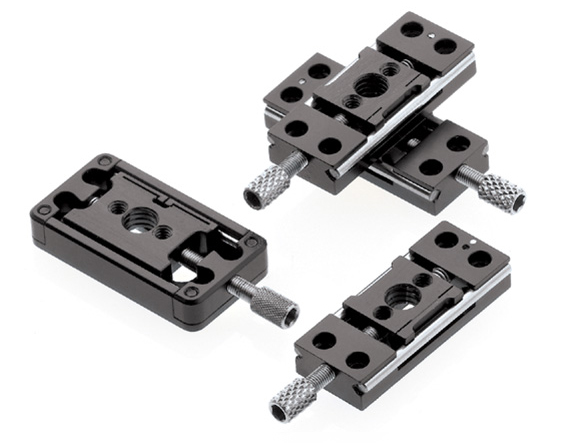

Описание семейства продуктов

• Доступны два микроразмера
• Версии с закрытыми направляющими
• Три варианта путешествий
• Модели осей X, XY и XYZ

Эти ступени представляют собой прорыв в размерах и самые маленькие позиционеры, доступные на сегодняшний день. Каретка с положительной пружиной обеспечивает точное, плавное движение без люфта. Точность прямой линии менее 2 микрон. Имеет тонкий ходовой винт 80 TPI. Более крупная серия, размер ступени B, предназначена для более длинных перемещений и более высоких нагрузок. Полностью совместимые с метрическими размерами зазоры. Версии с закрытыми направляющими немного шире, но обеспечивают защиту направляющих. Аксессуары позволяют устанавливать наши прецизионные отверстия для пространственной фильтрации. Конструкция из анодированного алюминия с направляющими из нержавеющей стали.
