Поставщик
|
Edmund Optics |
|
Артикул
|
17-073 |
|
Типы изделий
|
фотодиоды |
|
Материал
|
InGaAs |
|
Применение
|
для ИК излучения |
|
RoHS
|
Compliant |
|
Rise/ Fall Time @ VR=5V (ns)
|
3.0 |
|
Package
|
TO-46 |
|
Maximum Reverse Voltage (V)
|
15 |
|
Maximum Reverse Current (mA)
|
2 |
|
Maximum Forward Current (mA)
|
8 |
|
Dark Current @ VR=5V (nA)
|
0.4 typical / 5 maximum |
|
Active Area Diameter (mm)
|
0.4 |
|
Noise Equivalent Power NEP (W/ Hz1/2)
|
7.69 x 10-15 |
|
Spectral Response (nm)
|
900 - 1700 |
|
Capacitance @ VR=5V (pF)
|
14 typical |
|
Responsivity @ 1550nm (A/W)
|
0.9 minimum / 0.95 typical |
|
Responsivity @ 1310nm (A/W)
|
0.8 minimum / 0.9 typical |
|
Type
|
InGaAs Photodiode |
Описание
InGaAs фотодиод (артикул 17-073, Edmund Optics) представляет собой высокочувствительный инфракрасный фотодетектор с диаметром активной зоны 0.4 мм, размещённый в стандартном корпусе TO-46. Устройство изготовлено на основе арсенида индия-галлия (InGaAs) и предназначено для регистрации излучения в ближнем инфракрасном диапазоне, обычно от 900 до 1700 нм.
Корпус TO-46 обеспечивает механическую защиту кристалла и удобство монтажа в стандартные держатели и схемы. Фотодиод обладает высоким быстродействием и низким уровнем темнового тока, что делает его пригодным для использования в высокоскоростных системах оптической связи, спектрометрии и датчиках. Активная зона 0.4 мм обеспечивает хороший баланс между ёмкостью и чувствительностью. Устройство может работать в фотодиодном или фотогальваническом режиме. Поставляется в готовом к использованию виде.
Характеристики
- Тип: InGaAs фотодиод
- Диаметр активной зоны: 0.4 мм
- Корпус: TO-46
- Материал: InGaAs
- Спектральный диапазон: 900–1700 нм (типично)
- Высокое быстродействие
- Низкий темновой ток
- Стандартный корпус
Отрасли применения
InGaAs фотодиод 17-073 используется в системах оптической связи для приёма сигналов в ближнем ИК-диапазоне. Он применяется в спектрометрах, оптических дальномерах и датчиках. В научных исследованиях востребован в экспериментах по ИК-оптике и фотонике. Промышленные применения включают системы контроля качества, лазерную метрологию и медицинские приборы. Благодаря малому размеру активной зоны и высокому быстродействию подходит для высокочастотных приложений.
Product Family Description
- Response Range From 900nm to 1700nm
- Package Supports Single and Multi-Mode Fiber Coupling
- Both Small Area (High Speed) and Large Area
- Segmented InGaAs Photodiodes Also Available

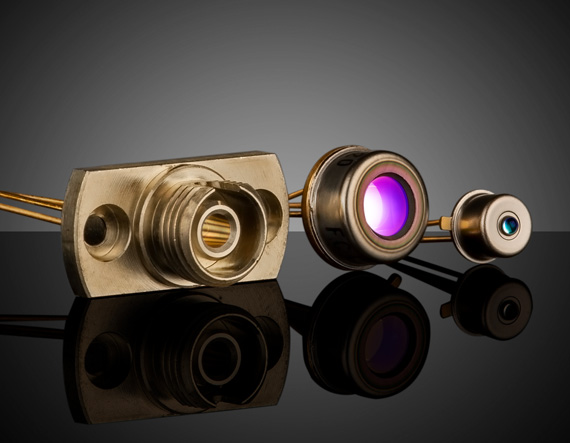

InGaAs photodiodes offer superb response from 900nm to 1700nm, perfect for telecom and near IR detection. The 70 and 120 micron photodiodes are offered in isolated TO-46 packages with a lensed cap for single mode and multi-mode fiber coupling. These two sizes are also available with actively aligned FC receptacles. The 70 micron photodiode is perfect for high bandwidth applications while the 120 micron photodiode is perfect for active alignment applications. The 3mm photodiode is isolated in a TO-5 package with a broadband double sided AR-coated window. With the high shunt resistance, the 3mm photodiode is suitable for high sensitivity to weak signal applications.
