InGaAs фотодиод, диаметр активной зоны: 0.4 мм, корпус: FC Receptacle

Описание

InGaAs фотодиод Edmund Optics (артикул 17-074) — это специализированный оптический или опто-механический компонент для работы в диапазоне: ближний ИК (900-1700 нм). Ключевые параметры: диаметр активной зоны 0,4 мм. InGaAs фотодиод с FC-разъёмом готов к подключению в волоконные измерительные тракты.

InGaAs фотодиод чувствителен в диапазоне 900-1700 нм, где кремниевые детекторы не работают. Активная зона 0,4 мм согласована с однополосными волокнами. FC-разъём обеспечивает повторяемое соединение с низкими вставными потерями. Низкий темновой ток и высокая скорость отклика важны для когерентных измерений. Данное исполнение (FC Receptacle) подбирается под спектр источника и требуемое качество волнового фронта. Изделие интегрируют в сборку как отдельный функциональный узел.

Характеристики

Корпус с FC-рецепткой позволяет быстро переключать волоконные тракты. Для низкошумяной работы рекомендуется охлаждение и использование транс импедансного усилителя. Указанные значения — диаметр активной зоны 0,4 мм — определяют выбор держателя, расчёт апертуры, положение фокуса и допуски юстировки при монтаже.

При установке важно обеспечить чистоту рабочих поверхностей, избегать механических напряжений в оправе и соблюдать проектное направление распространения излучения. В лазерных системах дополнительно контролируют плотность мощности на элементе, угол падения и поляризацию. Это сохраняет расчётные параметры и продлевает срок службы покрытий.

Отрасли применения

Основные сферы использования: оптоволоконная связь, ИК-спектроскопия, лазерные датчики, научные измерения. Компонент востребован в исследовательской фотонике, промышленном приборостроении, лазерных технологиях, телекоммуникациях и системах контроля качества.

В когерентных лидарах, OCT-системах, газовых анализаторах и тестах волоконных линий InGaAs детектор с FC-разъёмом подключается напрямую к волоконному тракту. Малая активная зона снижает ёмкость и повышает полосу пропускания. Грамотный подбор сопутствующей оптики и механики позволяет реализовать заявленные параметры в полной мере.

Product Family Description

• Response Range From 900nm to 1700nm
• Package Supports Single and Multi-Mode Fiber Coupling
• Both Small Area (High Speed) and Large Area
• Segmented InGaAs Photodiodes Also Available

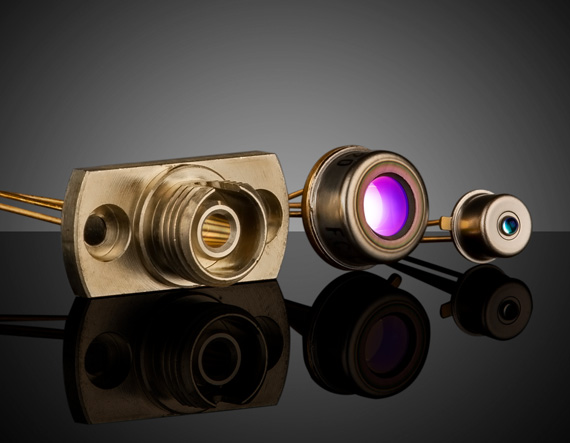

InGaAs photodiodes offer superb response from 900nm to 1700nm, perfect for telecom and near IR detection. The 70 and 120 micron photodiodes are offered in isolated TO-46 packages with a lensed cap for single mode and multi-mode fiber coupling. These two sizes are also available with actively aligned FC receptacles. The 70 micron photodiode is perfect for high bandwidth applications while the 120 micron photodiode is perfect for active alignment applications. The 3mm photodiode is isolated in a TO-5 package with a broadband double sided AR-coated window. With the high shunt resistance, the 3mm photodiode is suitable for high sensitivity to weak signal applications.
