Поставщик
|
Edmund Optics |
|
Артикул
|
17-071 |
|
Типы изделий
|
фотодиоды |
|
Материал
|
InGaAs |
|
Применение
|
для ИК излучения |
|
RoHS
|
Compliant |
|
Rise/ Fall Time @ VR=5V (ns)
|
1.5 |
|
Package
|
TO-46 |
|
Maximum Reverse Voltage (V)
|
15 |
|
Maximum Reverse Current (mA)
|
2 |
|
Maximum Forward Current (mA)
|
8 |
|
Dark Current @ VR=5V (nA)
|
0.3 typical / 5 maximum |
|
Active Area Diameter (mm)
|
0.3 |
|
Noise Equivalent Power NEP (W/ Hz1/2)
|
6.28 x 10-15 |
|
Spectral Response (nm)
|
900 - 1700 |
|
Capacitance @ VR=5V (pF)
|
10 typical |
|
Responsivity @ 1550nm (A/W)
|
0.9 minimum / 0.95 typical |
|
Responsivity @ 1310nm (A/W)
|
0.8 minimum / 0.9 typical |
|
Type
|
InGaAs Photodiode |
Описание
InGaAs фотодиод предназначен для преобразования инфракрасного света в электрический сигнал и применяется в чувствительных измерительных и приемных системах. Материал InGaAs особенно удобен для работы в ближнем инфракрасном диапазоне, где требуется высокая чувствительность и стабильность отклика. Активная зона диаметром 0.3 мм обеспечивает компактное поле приема и помогает повысить точность регистрации в миниатюрных узлах. Корпус TO-46 широко используется в оптоэлектронных компонентах и удобен для интеграции в приборы и модули. Такой фотодиод полезен в системах контроля излучения, телекоммуникациях, спектральных измерениях и научных установках. Он позволяет надежно регистрировать уровень света и преобразовывать оптический сигнал в электрический для дальнейшей обработки. Изделие особенно актуально для задач, где требуются малые размеры, высокая чувствительность и работа в инфракрасной области.
Характеристики
- Тип: InGaAs фотодиод.
- Диаметр активной зоны: 0.3 мм.
- Корпус: TO-46.
- Назначение: преобразование ИК света в электрический сигнал.
- Применение: телекоммуникации, измерительные и аналитические системы, научные приборы.
- Особенность: компактная активная зона.
Отрасли применения
Фотодиод применяется в фотонике, телекоммуникациях, измерительной технике, научных исследованиях и оптоэлектронике. Он подходит для задач с ближним ИК излучением и компактной геометрией приема. Изделие полезно в чувствительных и миниатюрных фотоприемных узлах.
Product Family Description
- Response Range From 900nm to 1700nm
- Package Supports Single and Multi-Mode Fiber Coupling
- Both Small Area (High Speed) and Large Area
- Segmented InGaAs Photodiodes Also Available

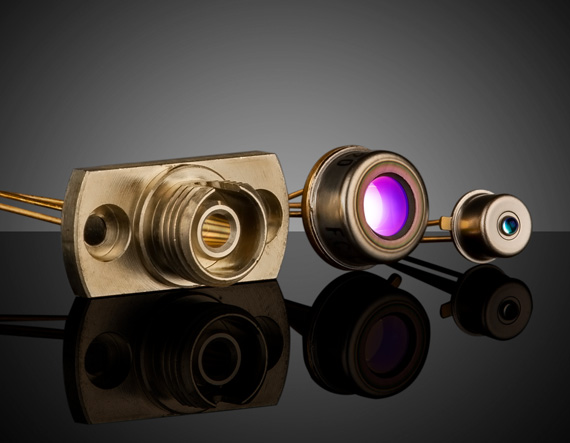

InGaAs photodiodes offer superb response from 900nm to 1700nm, perfect for telecom and near IR detection. The 70 and 120 micron photodiodes are offered in isolated TO-46 packages with a lensed cap for single mode and multi-mode fiber coupling. These two sizes are also available with actively aligned FC receptacles. The 70 micron photodiode is perfect for high bandwidth applications while the 120 micron photodiode is perfect for active alignment applications. The 3mm photodiode is isolated in a TO-5 package with a broadband double sided AR-coated window. With the high shunt resistance, the 3mm photodiode is suitable for high sensitivity to weak signal applications.
