Поставщик
|
Edmund Optics |
|
Артикул
|
17-072 |
|
Типы изделий
|
фотодиоды |
|
Материал
|
InGaAs |
|
Применение
|
для ИК излучения |
|
RoHS
|
Compliant |
|
Rise/ Fall Time @ VR=5V (ns)
|
1.5 |
|
Package
|
FC Receptacle |
|
Maximum Reverse Voltage (V)
|
15 |
|
Maximum Reverse Current (mA)
|
2 |
|
Maximum Forward Current (mA)
|
8 |
|
Dark Current @ VR=5V (nA)
|
0.3 typical / 5 maximum |
|
Active Area Diameter (mm)
|
0.3 |
|
Noise Equivalent Power NEP (W/ Hz1/2)
|
6.28 x 10-15 |
|
Spectral Response (nm)
|
900 - 1700 |
|
Capacitance @ VR=5V (pF)
|
10 typical |
|
Responsivity @ 1550nm (A/W)
|
0.9 minimum / 0.95 typical |
|
Responsivity @ 1310nm (A/W)
|
0.8 minimum / 0.9 typical |
|
Type
|
InGaAs Photodiode |
Описание
InGaAs-фотодиод, активная зона Ø0,3 мм, корпус FC Receptacle. InGaAs-фотодиод преобразует оптическое излучение в электрический сигнал. Активная зона диаметром 0,3 мм рассчитана на точное попадание сфокусированного пучка, а корпус FC Receptacle упрощает сопряжение с волоконным соединителем.
При проектировании установки сопоставляют рабочий спектр, апертуру, механический интерфейс, геометрию пучка и требования к точности с параметрами всей схемы. Монтаж проводят в чистой зоне, исключая перекос и чрезмерные нагрузки. После сборки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.
Работа в расчетном режиме поддерживает стабильность характеристик и повторяемость результата. Для лазерных и волоконных трактов дополнительно контролируют мощность, чистоту соединений, допустимый радиус изгиба и выполнение требований безопасности.
Характеристики
- Артикул: 17-072
- Производитель: Edmund Optics
- Наименование: InGaAs-фотодиод, активная зона Ø0,3 мм, корпус FC Receptacle
- Монтаж: совместимая оптическая, волоконная или механическая система
- Эксплуатация: защита рабочих поверхностей и разъемов от загрязнений
Отрасли применения
Изделие используется в волоконной оптике, измерителях мощности, телекоммуникациях, датчиках и лабораторных системах. Конкретная конфигурация определяется задачами проекта и характеристиками сопрягаемого оборудования.
Product Family Description
- Response Range From 900nm to 1700nm
- Package Supports Single and Multi-Mode Fiber Coupling
- Both Small Area (High Speed) and Large Area
- Segmented InGaAs Photodiodes Also Available

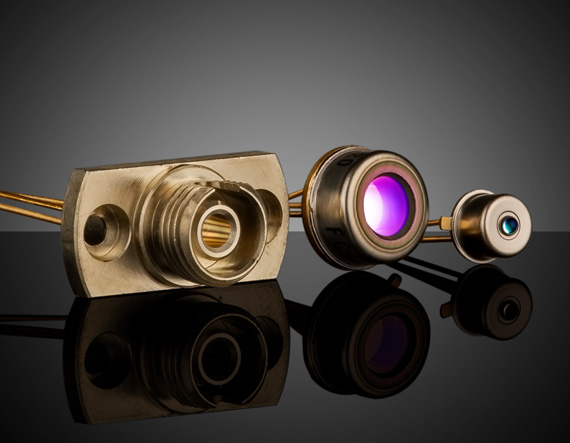

InGaAs photodiodes offer superb response from 900nm to 1700nm, perfect for telecom and near IR detection. The 70 and 120 micron photodiodes are offered in isolated TO-46 packages with a lensed cap for single mode and multi-mode fiber coupling. These two sizes are also available with actively aligned FC receptacles. The 70 micron photodiode is perfect for high bandwidth applications while the 120 micron photodiode is perfect for active alignment applications. The 3mm photodiode is isolated in a TO-5 package with a broadband double sided AR-coated window. With the high shunt resistance, the 3mm photodiode is suitable for high sensitivity to weak signal applications.
