Поставщик
|
Edmund Optics |
|
Артикул
|
35-060 |
|
Длина кабеля
|
1.5 м |
|
Длина волны
|
VIS/NIR |
|
Тип разъема
|
FC |
|
Длина волны
|
300-2400 нм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Диаметр оболочки (мм)
|
3.80 |
|
Материал оболочки
|
ПВХ монокатушка |
|
Допуск числовой апертуры (NA)
|
±0.02 |
|
Диапазон длин волн (нм)
|
300 - 2400 |
|
Показатель преломления nd - оболочка
|
1.404 при 850 нм |
|
Показатель преломления nd - сердцевина
|
1.452 при 850 нм |
|
Длина волны
|
Видимый/БИК |
|
Диаметр волокна (мкм)
|
480.00 |
|
Диаметр сердечника (мкм)
|
400.00 |
|
Рабочая температура (° C)
|
От 0 до +85 |
|
Числовая апертура NA
|
0.37 |
|
Длина (м)
|
1.50 |
|
Минимальный радиус изгиба (мм)
|
80/40 (непрерывный/мгновенный) |
|
Коннектор
|
SMA |
|
Диаметр оболочки (мкм)
|
500.00 |
|
Угол приема (°)
|
43.00 |
Описание

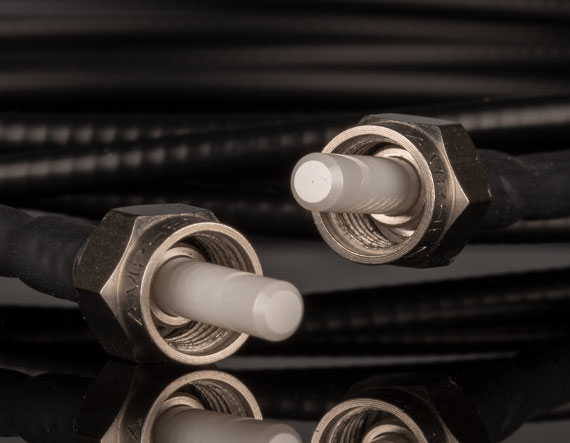

Патч-корд, NA 0,37, 300–2400 нм, сердцевина 400 мкм, SMA. Оптоволоконный патч-корд передает свет в широком диапазоне 300–2400 нм через сердцевину 400 мкм. Числовая апертура 0,37 определяет приемный угол, а SMA-коннектор обеспечивает соединение с совместимыми источниками и приемниками.
При проектировании системы сопоставляют рабочий спектр, апертуру, геометрию пучка, механический интерфейс и требования к точности с параметрами всей установки. Монтаж выполняют в чистой зоне, исключая перекос и чрезмерное усилие. После установки проверяют центрирование, ориентацию, устойчивость фиксации и отсутствие паразитной засветки.
Перед использованием проводят визуальный контроль и сверяют характеристики с документацией. Регулярная очистка совместимыми средствами и аккуратное хранение поддерживают стабильность рабочих параметров. В лазерных системах соблюдают требования безопасности.
Характеристики
- Артикул: 35-060
- Производитель: Edmund Optics
- Наименование: Патч-корд, NA 0,37, 300–2400 нм, сердцевина 400 мкм, SMA
- Монтаж: совместимое оптическое, волоконное или механическое оборудование
- Эксплуатация: защита поверхностей и соединений от загрязнений
Отрасли применения
Изделие используется в спектральных измерениях, осветительных системах, датчиках, лабораторных стендах и передаче излучения. Конкретная конфигурация определяется задачей и характеристиками сопрягаемого оборудования.
Описание продукции:
- Доступны версии UV/VIS и VIS/NIR;
- Разъем FC, совместимый с пространственными фильтрами;
- Разъем FC, совместимый с креплениями для выравнивания оптоволокна;
- Варианты разъемов FC и SMA.
Высококачественные волоконно-оптические патч-корды идеально подходят для приложений, требующих оптимальной передачи в диапазоне UV-VIS (190-1250 нм) или VIS-NIR (300-2400 нм). Эти кабели включают в себя волокно из плавленого кварца с числовой апертурой 0.37 и 0.22, оболочку из прочной поливинилхлоридной моноспиральной оболочки с наружным диаметром 3/16 дюйма. Доступны кабели длиной 1.5 м с разъемами FC или SMA. Рабочая температура от -40° до +100°C.
