Поставщик
|
Edmund Optics |
|
Артикул
|
34-026 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диаметр заднего фильтра (мм)
|
50.8 |
|
Числовая апертура NA, сторона объекта
|
0.0115 |
|
Количество элементов (групп)
|
7 (5) |
|
Примечание
|
Lens will cover a 39mm image circle |
|
Горизонтальное поле зрения, датчик APS-H
|
79.3mm |
|
Глубина резкости (мм)
|
±6.6mm (20% @ 20 lp/mm, f/16) |
|
Стиль
|
VIS |
|
Тип
|
Telecentric Lens |
|
Крепление
|
M42 x 1.0 |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
169 |
|
Апертура (f / #)
|
f/16 |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
79.3 x 54.9 |
|
Максимальный формат сенсора
|
APS-H |
|
Первичное увеличение PMAG
|
0.368X |
Описание

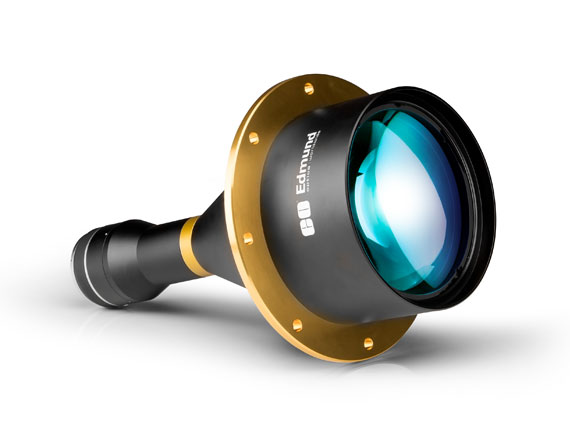

Телецентрический объектив TECHSPEC TitanTL® с первичным увеличением 0,368X и креплением M42 x 1.0 предназначен для машинного зрения и метрологических систем с большим полем зрения и высокой точностью измерений. Серия TitanTL разработана для крупноформатных сенсоров и обеспечивает телецентричность, то есть минимальную зависимость масштаба изображения от расстояния до объекта. Это критично для задач прецизионного измерения, когда размер объекта должен быть одинаковым при небольших вариациях рабочей дистанции. Объектив имеет рабочее расстояние порядка 169 мм и доступен с диафрагмой около f/16, что помогает получить необходимую глубину резкости при сохранении измерительной точности. Конструкция включает встроенную посадочную фланцевую плоскость для удобного и жёсткого крепления объектива без дополнительных адаптеров, а также задний держатель фильтра для лёгкой интеграции оптических фильтров. TitanTL оснащён регулируемой диафрагмой, регулируемым положением сенсора (через набор шайб) и трёхвинтовым креплением для точной ориентации относительно камеры, что упрощает выравнивание системы по требованиям машинного зрения.Характеристики
- Серия: TECHSPEC TitanTL® Telecentric Lens.
- Первичное увеличение: 0,368X.
- Максимальный формат сенсора: до 35 мм / APS‑H.
- Рабочая дистанция: около 169 мм.
- Диафрагма: f/16 (переменная, с регулируемым ирисом).
- Крепление: M42 x 1.0.
- Особенности: телецентрическая оптика, встроенная монтажная фланцевая плоскость, задний держатель фильтра.
Отрасли применения
- Автомобильная и электронная промышленность: инспекция деталей, печатных плат, разъёмов и сборок на производстве.
- Метрология и гейджинг: точное измерение геометрии объектов без влияния перспективы и изменения масштаба.
- Машинное зрение: широкопольные системы контроля качества и сортировки на конвейерах.
- Научные и исследовательские установки: визуализация и измерения, требующие стабильной телецентрической оптики.
Описание семейства продуктов
- Параметры большого поля зрения до 242 мм
- Форматы датчиков: 1/1,8", 2/3", 1", 4/3" и 35 мм.
- <0,1° телецентричности
Телецентрические линзы TECHSPEC® TitanTL™ предназначены для систем машинного зрения и метрологических приложений, требующих большого поля зрения. Эти объективы отличаются большим максимальным форматом сенсора, различными вариантами рабочего расстояния и увеличения, а также задним держателем фильтра на задней стороне объектива, что упрощает интеграцию фильтра. В наших версиях с полем зрения 118 мм, 182 мм и 242 мм встроенный монтажный фланец позволяет легко закрепить каждую линзу без дополнительного крепления и обеспечивает легкое определение опорной плоскости. Телецентрические объективы TECHSPEC® TitanTL™ содержат прокладки, обеспечивающие регулировку в зависимости от положения сенсора камеры, регулируемую диафрагму и крепление объектива с 3 винтами для простого вращения на камере. Типичные области применения включают контроль автомобилей и электроники, а также измерительные и калибровочные приложения.
Эти объективы получили награду Silver Level 2017 Innovators Award.
Примечание. Подробные отчеты о проверке прилагаются к каждой линзе.
