Поставщик
|
Edmund Optics |
|
Артикул
|
34-031 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
телецентрические |
|
Крепление
|
F-Mount |
|
Применение объектива
|
машинное зрение |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 35 мм
|
97.9mm |
|
Диаметр заднего фильтра (мм)
|
50.8 |
|
Вес (кг)
|
3.74 |
|
Числовая апертура NA, сторона объекта
|
0.0115 |
|
Количество элементов (групп)
|
7 (5) |
|
Глубина резкости (мм)
|
±6.3mm (20% @ 20 lp/mm, f/16) |
|
Стиль
|
VIS |
|
Тип
|
Telecentric Lens |
|
Крепление
|
F-Mount |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
169 |
|
Апертура (f / #)
|
f/16 |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
97.9 x 65.3 |
|
Максимальный формат сенсора
|
35mm |
|
Первичное увеличение PMAG
|
0.368X |
Описание

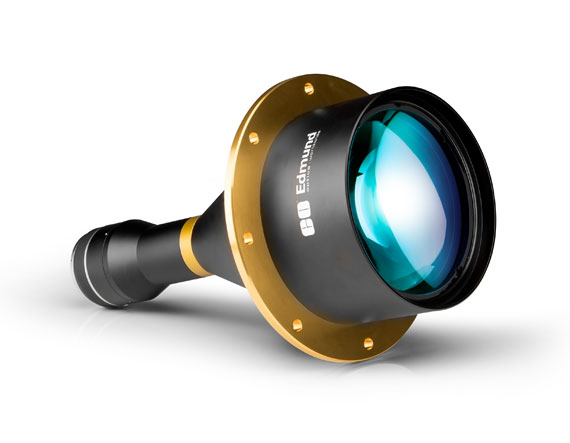

Телецентрический объектив TitanTL™ — это высококачественный широкопольный телецентрический объектив для прецизионных измерений и инспекции крупноформатных объектов. Серия TitanTL™ позиционируется как флагманская линейка Edmund Optics для задач, требующих одновременно большого поля зрения и строгой телецентрической схемы с постоянным масштабом по всему полю.
Увеличение 0.368X — наибольшее в серии TitanTL™ — обеспечивает наилучшее разрешение на пиксель при работе с объектами, соизмеримыми по размеру с крупным сенсором. Именно такой масштаб востребован для детального контроля поверхностей с умеренным размером обрабатываемой зоны и высоким требованием к разрешению.
Крепление F-Mount (байонет Nikon) для формата сенсора 41 мм обеспечивает совместимость с высокомегапиксельными ПЗС и CMOS матрицами полнокадрового и APS-H формата. F-Mount позволяет использовать большую апертуру байонета, необходимую для работы с крупными сенсорами без виньетирования.
TitanTL™ выделяется исключительно низкой дисторсией и высокой телецентричностью, достигнутыми на нетипично больших форматах сенсора. Это редкое сочетание: большинство телецентрических объективов ограничены форматами 2/3" или 1", тогда как TitanTL™ охватывает матрицы диагональю до 41–43 мм. Артикул 34-031 является конкретной конфигурацией с увеличением 0.368X и форматом 41 мм, и его выбор определяется одновременно требуемым масштабом и форматом используемой камеры.
Характеристики
- Бренд: Edmund Optics
- Артикул: 34-031
- Телецентрический объектив TitanTL™
- первичное увеличение: 0.368X
- формат сенсора: 41 мм
- крепление: F-Mount
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
