Поставщик
|
Edmund Optics |
|
Артикул
|
57-750 |
|
Длина кабеля
|
1.5 м |
|
Длина волны
|
VIS/NIR |
|
Тип разъема
|
FC |
|
Длина волны
|
300-2400 нм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Диаметр оболочки (мм)
|
4.83 |
|
Материал оболочки
|
ПВХ монокатушка |
|
Допуск числовой апертуры (NA)
|
±0.02 |
|
Диапазон длин волн (нм)
|
300 - 2400 |
|
Показатель преломления nd - оболочка
|
1.441 |
|
Показатель преломления nd - сердцевина
|
1.458 |
|
Длина волны
|
Видимый/БИК |
|
Диаметр волокна (мкм)
|
710 ±5 |
|
Диаметр сердечника (мкм)
|
600 ±12 |
|
Рабочая температура (° C)
|
От -40 до +100 |
|
Числовая апертура NA
|
0.22 |
|
Длина (м)
|
1.50 |
|
Минимальный радиус изгиба (мм)
|
132/66 (непрерывный/мгновенный) |
|
Коннектор
|
FC |
|
Диаметр оболочки (мкм)
|
660 ±13.2 |
|
Угол приема (°)
|
25.4 |
Описание

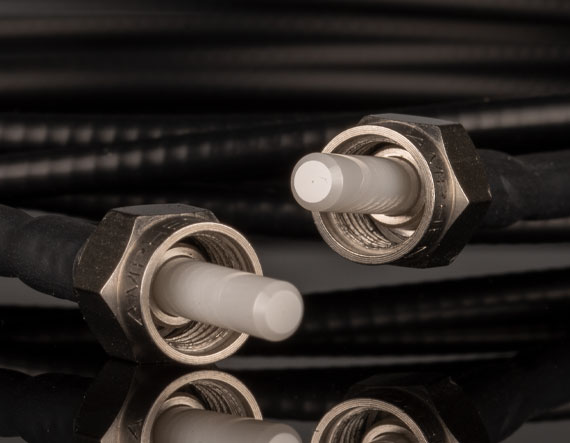

Патч-корд Edmund Optics, артикул 57-750, предназначен для работы в диапазоне: УФ, видимый и ИК диапазоны. Параметры: NA 0,22, сердцевина 600 мкм, разъем FC. Компонент разработан для решения практической задачи управления световым потоком в исследовательской или промышленной оптической системе. Волоконный кабель с оконцованными разъёмами передаёт излучение между источником, образцом и приёмным устройством без свободного пространства.
Исполнение — 300-2400 нм. Эта особенность определяет совместимость компонента с источником и условиями конкретной оптической схемы, влияя на потери, отражение и качество формируемого пучка.
Характеристики
Числовая апертура и диаметр сердцевины определяют условия ввода света и совместимость с коллиматорами и источниками. Значения NA 0,22, сердцевина 600 мкм, разъем FC нужно учитывать совместно: они задают апертуру, положение фокуса или геометрию посадочного места при монтаже.
При установке важно избегать перекоса, загрязнения рабочих поверхностей и механических напряжений в оправе. Для источников высокой мощности отдельно проверяют плотность энергии, угол падения и соответствие спектра покрытия рабочей длине волны.
Отрасли применения
Типичные задачи: лабораторная спектроскопия, доставка излучения, волоконные измерения. Компонент используется в исследовательской фотонике, лазерных технологиях, спектроскопии, машинном зрении и промышленном приборостроении.
Правильный подбор сопутствующей оптики, механики и источника позволяет реализовать заявленные параметры компонента и получить устойчивый результат при длительной эксплуатации.
Описание продукции:
- Доступны версии UV/VIS и VIS/NIR;
- Разъем FC, совместимый с пространственными фильтрами;
- Разъем FC, совместимый с креплениями для выравнивания оптоволокна;
- Варианты разъемов FC и SMA.
Высококачественные волоконно-оптические патч-корды идеально подходят для приложений, требующих оптимальной передачи в диапазоне UV-VIS (190-1250 нм) или VIS-NIR (300-2400 нм). Эти кабели включают в себя волокно из плавленого кварца с числовой апертурой 0.37 и 0.22, оболочку из прочной поливинилхлоридной моноспиральной оболочки с наружным диаметром 3/16 дюйма. Доступны кабели длиной 1.5 м с разъемами FC или SMA. Рабочая температура от -40° до +100°C.
