Поставщик
|
Edmund Optics |
|
Артикул
|
58-397 |
|
Длина кабеля
|
1.5 м |
|
Длина волны
|
VIS/NIR |
|
Тип разъема
|
FC |
|
Длина волны
|
300-2400 нм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Диаметр оболочки (мм)
|
2.84 |
|
Материал оболочки
|
ПВХ монокатушка |
|
Допуск числовой апертуры (NA)
|
±0.02 |
|
Диапазон длин волн (нм)
|
300 - 2400 |
|
Показатель преломления nd - оболочка
|
1.441 |
|
Показатель преломления nd - сердцевина
|
1.458 |
|
Длина волны
|
Видимый/БИК |
|
Диаметр волокна (мкм)
|
130 ±5 |
|
Диаметр сердечника (мкм)
|
100 ±2 |
|
Рабочая температура (° C)
|
От -40 до +100 |
|
Числовая апертура NA
|
0.22 |
|
Длина (м)
|
1.50 |
|
Минимальный радиус изгиба (мм)
|
22/11 (непрерывный/мгновенный) |
|
Коннектор
|
SMA |
|
Диаметр оболочки (мкм)
|
110 ±2.2 |
|
Угол приема (°)
|
25.4 |
Описание
Патч-корд 58-397 предназначен для передачи излучения видимого и ближнего ИК-диапазона 300–2400 нм и построен на многомодовом волокне из плавленого кварца с сердцевиной 100 мкм. Числовая апертура 0,22 соответствует углу приёма около 12,7° и хорошо согласуется с входными портами большинства компактных спектрометров и волоконных осветителей. Кварцевая сердцевина VIS-NIR-типа с пониженным содержанием OH-групп обеспечивает малые потери в красной и ИК-области спектра.

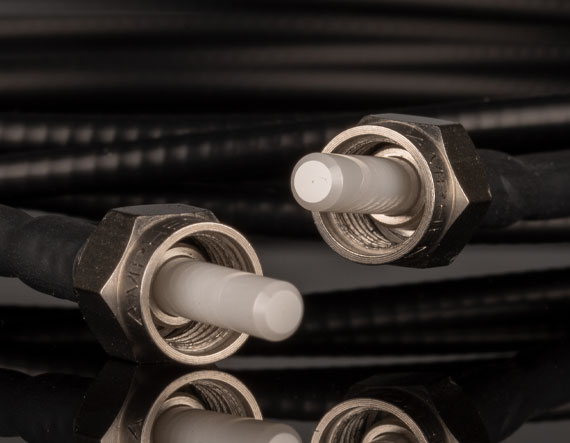

На обоих концах установлены разъёмы SMA 905, стандартные для спектроскопического оборудования. Кабель длиной 1,5 м защищён прочной моноспиральной оболочкой из ПВХ наружным диаметром 3/16 дюйма, которая предохраняет волокно от перегиба и раздавливания при частой перекоммутации. Допустимая рабочая температура от −40 до +100 °C позволяет использовать патч-корд как в лаборатории, так и в составе промышленных измерительных стендов.
Характеристики
- Тип: волоконно-оптический патч-корд, многомодовый
- Версия волокна: VIS-NIR
- Рабочий диапазон: 300–2400 нм
- Диаметр сердцевины: 100 мкм
- Числовая апертура: 0,22
- Материал волокна: плавленый кварц
- Разъёмы: SMA с обеих сторон
- Длина кабеля: 1,5 м
- Оболочка: моноспиральная ПВХ, наружный диаметр 3/16"
- Рабочая температура: от −40 до +100 °C
Отрасли применения
- Спектроскопия: подключение зондов, кювет и источников к спектрометрам
- Фотометрия и колориметрия: передача сигнала от объекта к детектору
- Волоконное освещение: подвод света от галогенных и светодиодных источников
- Научные лаборатории: гибкая коммутация оптических трактов на стендах
Описание продукции:
- Доступны версии UV/VIS и VIS/NIR;
- Разъем FC, совместимый с пространственными фильтрами;
- Разъем FC, совместимый с креплениями для выравнивания оптоволокна;
- Варианты разъемов FC и SMA.
Высококачественные волоконно-оптические патч-корды идеально подходят для приложений, требующих оптимальной передачи в диапазоне UV-VIS (190-1250 нм) или VIS-NIR (300-2400 нм). Эти кабели включают в себя волокно из плавленого кварца с числовой апертурой 0.37 и 0.22, оболочку из прочной поливинилхлоридной моноспиральной оболочки с наружным диаметром 3/16 дюйма. Доступны кабели длиной 1.5 м с разъемами FC или SMA. Рабочая температура от -40° до +100°C.
