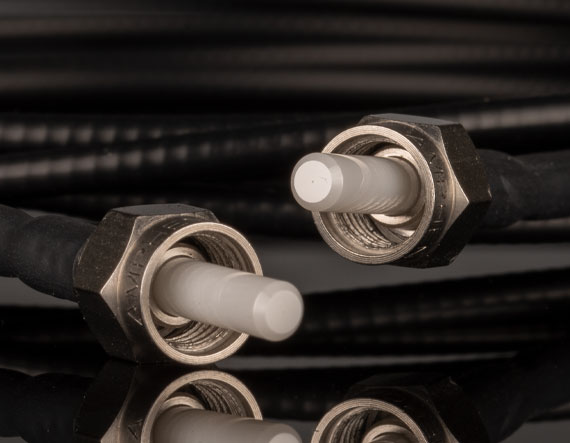

Патч-корд, числовая апертура: 0.22, рабочий диапазон: 190-1250 нм, диаметр сердцевины: 600 мкм, разъем: SMA

Описание

Компонент 58-457, выпускаемый под маркой Edmund Optics, предназначен для точного управления светом в специализированной аппаратуре. Патч-корд с большой сердцевиной рассчитан на эффективный ввод некогерентного или многомодового света и охватывает спектр от глубокого УФ до ближнего ИК, что делает его удобным соединительным элементом универсальных спектральных стендов.

Патч-корд 58-457 принимает лучи в пределах конуса, определяемого NA 0,22, и передает множество пространственных мод по сердцевине 600 мкм. Широкая спектральная полоса полезна, когда один кабель соединяет сменные УФ, видимые и NIR-источники. Резьбовой SMA-интерфейс делает соединение механически прочным и удобным для часто перенастраиваемого стенда.

Характеристики

• Рабочий диапазон: 190–1250 нм
• Диаметр сердцевины: 600 мкм
• Числовая апертура: 0,22
• Тип соединителя: SMA
• Назначение: передача излучения по многомодовому волокну

Качество связи определяется не только числовой апертурой, но и состоянием торцов SMA. Перед соединением полезно осматривать феррулы, удалять частицы разрешенным способом и соблюдать минимальный радиус изгиба кабеля. Несовпадение апертуры источника и волокна ведет к потере мощности.

Перед подключением 58-457 следует сопоставить NA источника с приемным конусом волокна. Избыточно широкий поток не вводится полностью, а слишком узкий использует лишь часть доступных мод; оба случая отражаются на мощности и стабильности спектрального сигнала.

Отрасли применения

• УФ-видимая спектроскопия
• Передача света от ламп и светодиодов
• Подключение спектрометров
• Флуоресцентные измерения
• Оптические датчики и анализаторы

Артикул 58-457 может использоваться в проектах, где перечисленные параметры заранее включены в оптический расчет и спецификацию. В спектральном канале эффективность патч-корда определяется согласованием углового распределения и площади источника с сердцевиной и приемной апертурой волокна.

58-457 представляет собой готовый гибкий канал между источником и приемником, но не гарантирует эффективное сопряжение без подходящей фокусирующей оптики. Проектирование ввода остается частью общей задачи.

Описание продукции:

- Доступны версии UV/VIS и VIS/NIR;

- Разъем FC, совместимый с пространственными фильтрами;

- Разъем FC, совместимый с креплениями для выравнивания оптоволокна;

- Варианты разъемов FC и SMA.

Высококачественные волоконно-оптические патч-корды идеально подходят для приложений, требующих оптимальной передачи в диапазоне UV-VIS (190-1250 нм) или VIS-NIR (300-2400 нм). Эти кабели включают в себя волокно из плавленого кварца с числовой апертурой 0.37 и 0.22, оболочку из прочной поливинилхлоридной моноспиральной оболочки с наружным диаметром 3/16 дюйма. Доступны кабели длиной 1.5 м с разъемами FC или SMA. Рабочая температура от -40° до +100°C.
