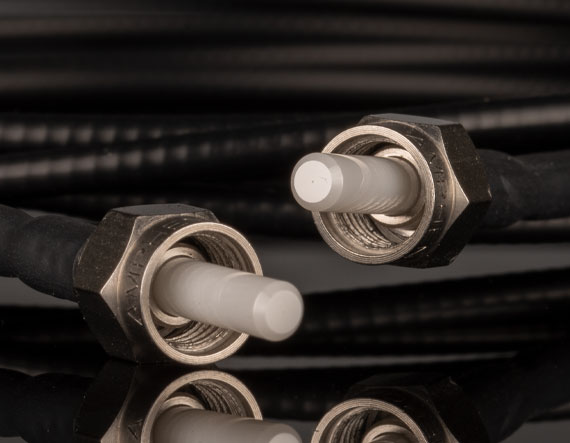

Патч-корд, числовая апертура: 0.22, рабочий диапазон: 190-1250 нм, диаметр сердцевины: 50 мкм, разъем: SMA

Описание

Патч-корд передает ультрафиолетовое и видимое излучение по кварцевой мультимодовой сердцевине малого диаметра. Сердцевина 50 мкм обеспечивает лучшее пространственное ограничение, чем крупноапертурные световоды, а числовая апертура 0,22 задает приемный конус, который необходимо согласовать с фокусирующей оптикой.

Разъем SMA 905 механически прочен и удобен для спектрометров, источников и лабораторных вводов, однако сам по себе не задает угловую ориентацию волокна. Для эффективной связи пятно должно полностью попадать в сердцевину, а углы лучей — оставаться внутри апертуры 0,22. Диапазон от 190 до 1250 нм предполагает UV/VIS-исполнение; загрязнение торца особенно критично в УФ из-за локального поглощения. Минимальный радиус изгиба и допустимую мощность следует брать из паспорта конкретной сборки.

Характеристики

• числовая апертура — 0,22
• диаметр сердцевины — 50 мкм
• рабочий спектр — 190–1250 нм
• тип волокна — мультимодовое UV/VIS
• разъем — SMA 905
• типовая длина семейства — 1,5 м

Особенности выбора и интеграции

Качество передачи определяется чистотой торцов, согласованием NA и радиусом изгиба. Даже небольшая частица на сердцевине вызывает потери и локальный нагрев, поэтому разъем закрывают колпачком сразу после отсоединения.

Для позиции 59-342 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 59-342: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.

Отрасли применения

• подача света в компактные спектрометры
• флуоресцентная и абсорбционная спектроскопия
• связь дейтериевых, ксеноновых и светодиодных источников
• волоконные датчики в УФ и видимой области

Мультимодовый UV/VIS патч-корд, NA 0,22, сердцевина 50 мкм, SMA применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 59-342: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.

Описание продукции:

- Доступны версии UV/VIS и VIS/NIR;

- Разъем FC, совместимый с пространственными фильтрами;

- Разъем FC, совместимый с креплениями для выравнивания оптоволокна;

- Варианты разъемов FC и SMA.
