Патч-корд, числовая апертура: 0.22, рабочий диапазон: 190-1250 нм, диаметр сердцевины: 200 мкм, разъем: FC

Описание

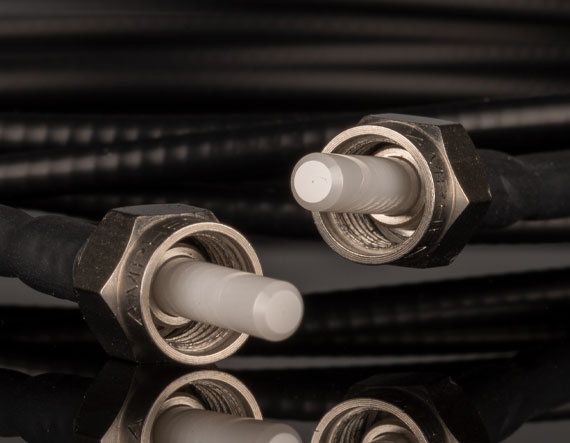

Соединительный оптоволоконный кабель (патч-корд) 57-743 компании Edmund Optics. Кабель имеет числовую апертуру 0,22, рассчитан на рабочий диапазон 190–1250 нм — от глубокого ультрафиолета до ближнего инфракрасного света — с диаметром сердцевины 200 мкм и разъёмом FC на конце.

Оптическое волокно — это тонкая гибкая нить из стекла или пластика, которая передаёт свет внутри себя за счёт полного внутреннего отражения от границы между сердцевиной (внутренней частью волокна, где идёт свет) и окружающей её оболочкой с чуть более низким показателем преломления — благодаря этому свет проходит по волокну на большое расстояние и по изогнутому пути почти без потерь.

Исключительно широкий рабочий диапазон этого волокна — от глубокого ультрафиолета (190 нм) до ближнего инфракрасного света (1250 нм) — обеспечивается специальным материалом сердцевины и оболочки волокна, устойчивым к поглощению именно в ультрафиолетовой части спектра, где обычное стекло заметно теряет прозрачность; такое волокно удобно там, где нужно передать по одному и тому же кабелю свет из разных, далеко разнесённых участков спектра, не меняя волоконный тракт.

Такие волоконно-оптические компоненты применяют для гибкой передачи света и лазерного излучения между отдельными приборами или частями установки там, где нельзя провести жёсткий оптический тракт из линз и зеркал по прямой линии.

Гибкость волоконного тракта особенно ценна там, где источник света и приёмник или образец физически разнесены или подвижны друг относительно друга — например, когда прибор со своим источником света стоит отдельно от рабочего места, а к самому образцу подводится только тонкий гибкий волоконный кабель.

Характеристики

• Артикул: 57-743; производитель: Edmund Optics
• Тип: соединительный оптоволоконный кабель (патч-корд)
• Числовая апертура (NA): 0,22
• Рабочий диапазон: 190–1250 нм
• Диаметр сердцевины: 200 мкм
• Разъём: FC

Отрасли применения

• Волоконно-оптические линии связи
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Спектроскопия и аналитическое приборостроение

Описание продукции:

- Доступны версии UV/VIS и VIS/NIR;

- Разъем FC, совместимый с пространственными фильтрами;

- Разъем FC, совместимый с креплениями для выравнивания оптоволокна;

- Варианты разъемов FC и SMA.

Высококачественные волоконно-оптические патч-корды идеально подходят для приложений, требующих оптимальной передачи в диапазоне UV-VIS (190-1250 нм) или VIS-NIR (300-2400 нм). Эти кабели включают в себя волокно из плавленого кварца с числовой апертурой 0.37 и 0.22, оболочку из прочной поливинилхлоридной моноспиральной оболочки с наружным диаметром 3/16 дюйма. Доступны кабели длиной 1.5 м с разъемами FC или SMA. Рабочая температура от -40° до +100°C.
