Патч-корд, числовая апертура: 0.22, рабочий диапазон: 190-1250 нм, диаметр сердцевины: 1000 мкм, разъем: SMA

58-458 — это высококачественное многомодовое патчкордное волокно для UV–VIS диапазона, предназначенное для лабораторного использования в спектроскопии, освещении и исследовательских стендах. Волокно имеет очень крупное ядро диаметром 1000 мкм и числовую апертуру NA равную 0.22, что обеспечивает удобную плавную инкапсуляцию света от широкополосных источников к детектору или спектрометру. Оптическая траектория строится на основе стеклянной световодной системы, обеспечивая устойчивую передачу энергии в диапазоне 190–1250 нм. Конструкция рассчитана на облегчённую сборку и вставку, поскольку кабель снабжен SMA 905-разъёмом и стандартной гибкой оболочкой. Длина патчкорда составляет 1.5 метра, что делает его удобным для размещения на лабораточных стендах, в модулярных оптических системах и в испытательных стендах, где необходима свободная конфигурация соединений без дополнительных адаптеров. Внешняя оболочка патчкорда выполнена из прочного полимера (нейлон или Teffzel), что обеспечивает достаточную механическую защиту в условиях повседневного использования, гибкость и устойчивость к трению при перемещениях и переподключениях.

Данная конфигурация UV–VIS патчкорда является оптимальным выбором для передачи света от источников в ближнем ультрафиолета до видимой области, а также для доставки широкополосного излучения к анализаторам и монокроматорам. Большое ядро упрощает начальную настройку и облегчает сопряжение с источниками света различной геометрии, в то время как умеренная NA сохраняет баланс между захватом света и управляемостью модального состава, минимизируя чрезмерную модовую дисперсию в типичных лабораторных задачах. Поставляемый комплект характеризуется надёжной механикой подключения и сопутствующей совместимостью с популярными тестовыми станциями и приборами, что делает его универсальным элементом в контурах лазерной спектроскопии, фотометрии и освещения объектов.

Характеристики

• Тип волокна: многомодовое UV–VIS (UV–видимый диапазон)
• Ядро: Ø 1000 мкм
• NA: 0.22
• Диапазон пропускания: 190–1250 нм
• Корпус/оболочка: полимерная оболочка из нейлона или Teffzel

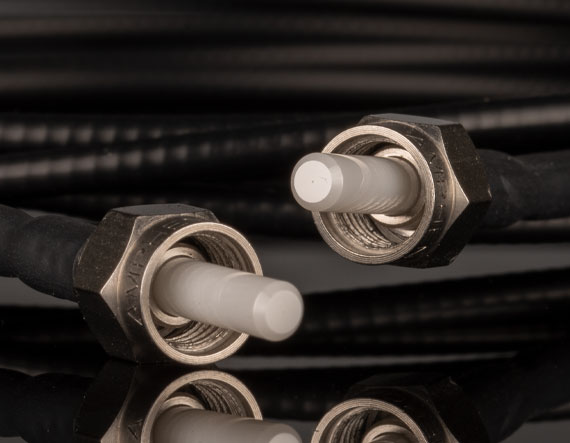

• Соединение: SMA 905
• Длина кабеля: 1.5 м
• Тип волокна: UV–VIS версия патчкорда в составе линейки Edmund Optics
• Простота монтажа и совместимость с измерительным оборудованием для лабораторного применения

Отрасли применения

• Передача широкополосного света от UV–VIS источников к спектрометрам, монокроматорам и детекторам в лабораторных условиях
• Использование в спектроскопических стендах и образовательных демонстрациях, где требуется простое подключение большого диаметра волокна
• Связь световых источников с оптическими приборами для тестирования фильтров, диффузионных слоёв и образцов в диапазоне UVA–VIS
• Устройства для фотометрии и исследований материала, где важна высокая светопропускная способность и удобство подключения
• Учебные лаборатории и исследовательские проекты, требующие надёжного и простого в использовании UV–VIS волокна с SMA интерфейсом

Описание продукции:

- Доступны версии UV/VIS и VIS/NIR;

- Разъем FC, совместимый с пространственными фильтрами;

- Разъем FC, совместимый с креплениями для выравнивания оптоволокна;

- Варианты разъемов FC и SMA.

Высококачественные волоконно-оптические патч-корды идеально подходят для приложений, требующих оптимальной передачи в диапазоне UV-VIS (190-1250 нм) или VIS-NIR (300-2400 нм). Эти кабели включают в себя волокно из плавленого кварца с числовой апертурой 0.37 и 0.22, оболочку из прочной поливинилхлоридной моноспиральной оболочки с наружным диаметром 3/16 дюйма. Доступны кабели длиной 1.5 м с разъемами FC или SMA. Рабочая температура от -40° до +100°C.
